电力电缆故障探测的几种典型设备

  电缆故障千差万别，工作人员期望可以出现智能、自动的探测仪器分析电缆故障，给出正确结果。但是就现代电缆故障探测技术来看，是不现实的。下面就对先使用的在电缆故障探测仪器设备，简要进行下介绍。当然在故障探测中，工作人员的因素也非常重要，他们掌握故障探测方法和原理，熟悉设备仪器的操作方法，最终才能更准确的分析、判断故障点。

一、电缆故障探测的步骤：

  1、电缆故障性质判断：主要使用兆欧表和万用表；2、电缆故障测距：主要使用测距仪和脉冲高压发生器；3、电缆路径及识别探测：电缆路径仪（在地下埋设电缆路径不明确时使用），电缆识别仪（查找指定电缆时使用）；4、电缆故障定点：使用定点仪和脉冲高压发生器。

二、电缆故障测距设备

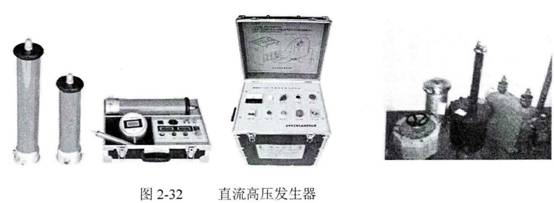

1、直流高压脉冲发生器

  作用：对故障电缆施加高压直流脉冲信号，以使故障点击穿来探测故障。只有在故障点击穿的情况下，电缆测距仪和定点仪才能使用工作。直流高压脉冲发生器可以用分立的调压器、高压变压器、高压脉冲电容器、球间隙等组合合成，也可以用集成的专用电缠测试直流高压脉冲发生器。当然，专用的集成设备方便性和安全性都有大的提高，但是，容量和电压的会受到限制。

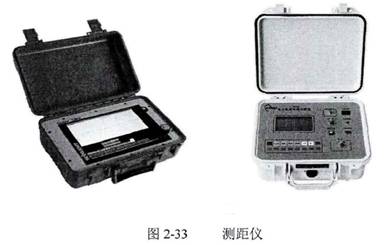

2、测距仪

  当前主要使用行波法测距仪，将测距仪连接至电缆一端测试故障点距离。测距仪还可以用来测量电缆长、中间接头和接头位置，以及校正波速等。

三、电缆路径仪和识别仪

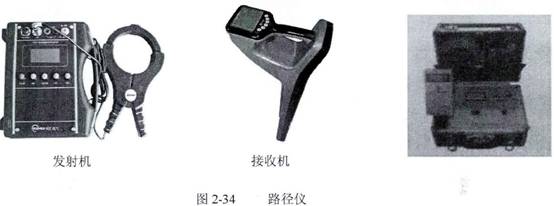

1、路径仪是用来查找埋设在地下的电缆走径的仪器设备，分为音频信号发生器和接收机两部分。音频信号发生器放于电缆一端并向电缆施加音频信号，接收机接收电缆敷设出的音频信号，并判断信号幅值大小来判断电缆走径。某些国外进口高端路径仪还可以指示电缆位置的方向、判断电流方向以及智能判断跟踪的是否是施加信号的那条电缆等功能。

2、电缆识别仪是用来从敷设的很多电缆中找到指定电缆的设备。在电缆制作中间接头以及切割电缆工作中十分重要，可以有效防止切割到运行中带电或者其他线路电缆，避免发生触电事故。目前，进口设备中也有识别仪和路径仪合二为一的集成设备。

四、电缆故障定点设备

  电缆故障测距仪用来确定故障点的大概位置，电缆故障定点仪则是用来确定故障点的精确位置的设备。使用放置于地面的拾音器传感电缆故障点发出的爆破声，通过用耳机监听来判断故障点的精确位置。

  声磁同步定点仪还可以通过磁场传感器来接收电缆放电瞬间发出的电磁场信号和声音信号同步，可以提高抗外界干扰的能力。现在常使用的是声磁波形显示型定点仪，加上声磁信号的波形、测量声磁延时辅助精确判断故障点位置，从而提高工作效率。

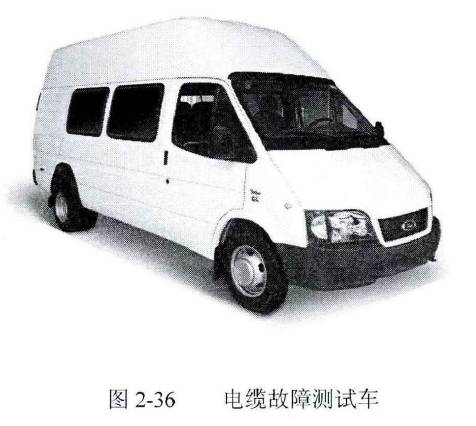

五、电缆故障测试车

  电缆故障测试车一般选用商务旅行车，将分立式设备集成一体化安装至车上。还可以选配其它设备，比如电缆试验、绝缘诊断设备、路径仪、识别仪等。测试车一般使用集中式显示控制台，控制直流高压冲击信号发生器，由于车载设备，所以其放电能量比一般便携设备更大，更有利于击穿故障点，从而获得更好的测距波形，当然也有利于定点。设备通过微机控制操作，易于打印、存储等信息化、无纸化管理。
