  电缆故障诊断步骤

  电缆在某处发生故障后，无论采用何种方法进行诊断，都需要按照一定的程序和步骤来进行，也即确定故障性质、故障测距和精确定点三个步骤，现分述如下。

确定故障性质

  由于不同的电缆故障测距方法适用于不同性质的电缆故障，所以当需要对某段故障电缆进行故障测试时，首先就需要判断出该故障电缆的故障性质。也就是判断出该故障是接地故障、短路故障、幵路故障，或者是这些故障的混合；是单相故障、两相故障，还是三相故障；是低阻故障、高阻故障、泄露性故障，还是闪络性故障。确定了故障的性质以后，才能选择适宜的测距方法来对电缆故障进行进一步的诊断。

  确定电缆故障性质是电缆故障诊断的第一步工序，它的准确与否直接影响着后面工序的正确性，从而直接影响故障诊断的准确性，甚至有可能因故障性质的判断失误，选择了错误的测距方法，导致整个测试工作的完全失败，造成巨大的损失。因此，确定故障性质是一项十分重要的工作，一旦电缆发生故障，必须能够准确地确定出故障的性质。下面就运行故障和预试故障两种形式来分别介绍故障性质的确定方法。

  运行故障

  电缆正在运行时，因绝缘击穿或导线烧断，使保护装置动作而导致的突然断电故障，就是运行故障。这种故障可能导致电缆的单相或多相的高阻性故障、低阻性故障、断线性故障，或者是这几种故障的混合。工程上要确定这种故障形式下的故障性质，需要进行下面两种电气试验。

  绝缘电阻试验

  绝缘电阻试验就是将故障电缆的两端三相开口，并分别测量各相间以及各相对地的绝缘电阻值，然后与特性阻抗相比较，从而判断故障为高阻性质还是低阻性质。

  导通试验

  导通试验就是将故障电缆末端的三相短路接地，然后从首段分别逐个测量各相的对地电阻，从而鉴别故障电缆的导电线芯是否还连续。需要指出的是，导通试验是不能用高阻测试仪器进行测量的，这是因为断线性故障的故障点处的绝缘可能已经炭化，从而形成了一个较低电阻的炭化通道，若使用高阻测试仪器进行测试，可能使测量电阻为零，造成错误的判断。

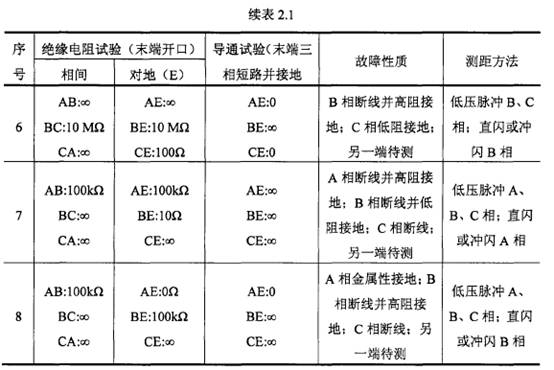

  典型的运行故障性质的判断方法如表2.1所示。

  预试故障

  在预防性试验中由于电缆绝缘被击穿或绝缘不良，所以必须要进行检修绝缘后才能恢复供电的电缆故障称之为预试故障。电缆的预试性试验是一相一相进行的，而且能量较小，因此电缆预试故障不会造成断线故障，一般多为单相及相间高阻故障、低阻接地或短路故障，由此可以看出，预试故障的性质要比运行故障简单很多。

电缆预试故障的性质只需根据电缆预防性耐压试验的结果和故障相绝缘电阻的测量结果就可以判断出来。电缆预防性试验采用的是直流负高压，在做耐压试验时，被测电缆末端的三相必须开口，绝缘电阻试验也是如此。典型的预试故障判断方法如表2.2所示。

故障测距

 电缆故障测距，又称为故障距离粗测，也就是在故障电缆的一个端口用测距仪器测试出故障点的距测试点的大致距离。这是电缆故障探测的关键步骤，它的结果直接决定了测距的准确性，正是由于其重要性，此部分也是投入研究。
