智能回路电阻测试仪的操作原理|华意电力

  华意电力是一家专业研发生产回路电阻测试仪的厂家，本公司生产的回路电阻测试仪设备在行业内都广受好评，以打造最具权威的“回路电阻测试仪“高压设备供应商而努力。

  智能回路电阻测试仪是用于开关控制设备的接触电阻、回路电阻测量的专用设备，测试电流采用国家标准GB763推荐的100A直流，可在 100A，200A，300A,400A,500A或600A电流的情况下直接测得回路电阻或者接触电阻，并直接显示，还可保存到仪器上，最大组数为 100组，保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

  智能回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，由电流源经“I+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V+、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。

(1)开机使用

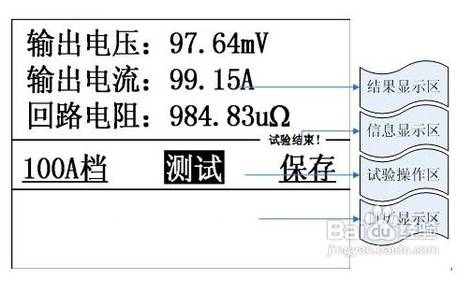

开机处于主界面：

  结果显示区： 显示输出电压、输出电流、回路电阻三项测试数据。

  信息显示区：以简要的说明语句，提示操作过程。

  试验操作区：设置电流档位；测试回路电阻；保存数据。

  日历显示区：显示当前系统日历和公司LOGO标志等。

(2)设置电流档位

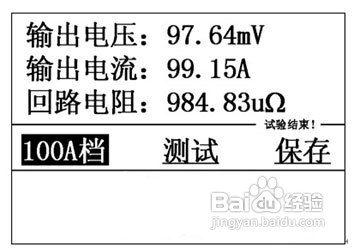

  在主界面上，通过左←，右→键让光标处于电流档位:

  按上↑、下↓更改电流档位，根据需要灵活选择50A、100A、150A、200A四个电流档位。

(3)测试回路电阻

  在主界面上，通过左←，右→键让光标处于“测试”上，按“确定”键将进行自动测试，3-5秒钟将提示试验结束并显示测试结果。

(4)保存数据

  在主界面上，通过左←，右→键让光标处于“保存”上，按“确定”键将进行保存数据，系统自动识别有效数据并给出提示信息。

(5)打印

  在主界面上，按键盘“打印”键可以打印最新的测试验果；在历史数据浏览界面按键盘“→”键可以打印当前选择的历史记录。

(6)功能选择

  按键盘上的“功能”就进入功能界面,如图:

  进入功能界面后，可以选择“历史测试数据浏览”、“系统日历时钟调整”、“试验操作注意事项”等界面。

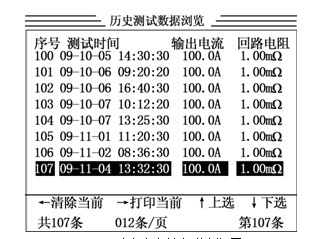

系统日历时钟调整：设置时钟的时间，为打印报表和存储数据提供时间依据。试验操作注意事项：为用户提供一些操作规范注意事项。历史测试数据浏览： 进入历史测试数据浏览界面，如图：

  本产品按时间顺序排序可以存储200组测试数据，如果200组满时将自动删除时间最早的数据。按上↑、下↓键移动光标选择历史数据。按左←键可以清除当前选择的历史数据。按右→键可以打印当前选择的历史数据。
