接地电阻测试仪校准

2.1

  模拟接地电阻表模拟接地测试仪中，ZC- S型接地电阻为典型代表，主要包括两种不同型号的产品，在实际应用中大多将 P2 和 C2 端进行有序连接，与三各接线端钮“E”端状态相一致。在对 ZC- S接地电阻表进行校准的过程中，在明确接地电阻表检定装置后，依据校准点对刻度盘数和倍率数进行科学化设置，确保摇把以标准转速转动，适度调节接地电阻表检定装置上的盘电阻，待被校准接地电阻表上检流计显示零后，观察检定装置上的电阻值，该数值为接地电阻表的实际测量值。

2.2

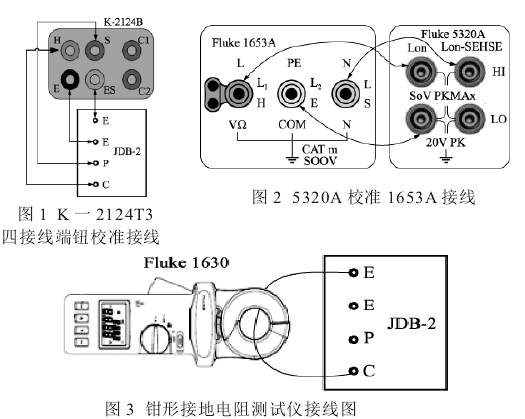

  数字接地电阻测试仪根据数字接地电阻测试仪，具有二线法、三线法和四线法测量方法的功能，对其进行校准时也应分二线、三线和四线方式分别实施。图 1 是对数字接地电阻测试仪进行四线方式校准时的接线图，将图中的 E 与 ES连线断开，即变为三线方式校准时的接线图，该仪器没有二线法测量法。如图 2 所示，利用 Fluke 5320A 多功能电气测试仪校准器校准F1uke1653 A 多功能安装测试仪接线图，其执行校准过程是:a.按图 7 将Fluke 1653A 与 Fluke5320A 连接;b. 按 5320A 上的 LOS 功能键;c.按Mode 功能键，然后，用光标键或旋钮，使 Resistance4- wi，突出地显示出来，并按 Select 功能键或按入旋钮将其选定;d.在显示屏的输出区，查明4- Wire 已经显示。

  如果没有显示，则请按 MODE 功能键并按照上面第 3步中的说明，选择 Resistance4- Wire;e. 调节输出值到希望的电阻值;f.按OPER 功能键，电阻被施加到输出端子上，将 1653A

上的读数与 5320A显示屏上的标准值进行计算即得到测量误差。

2.3

钳形接地电阻测试仪

  钳形接地电阻测试仪校准方法与一般的接地电阻测试仪采用直接跟标准电阻器连接，直接比较的方法不同，必须用钳住标准电阻器输出端的连接导线，连接导线应置于钳头几何中心位置，并与钳圈垂直，根据选取的校准点调节标准电阻器的阻值，读取钳形接地电阻测试仪显示数值，并与标准电阻器的输出值进行误差处理。根据校准要求，图 3 是校准Fluke1630

钳形接地电阻测试仪示意接线图。

  将 JDB- 2 的 E 输出端用一条尽量粗的多股铜导线与 C(或 P)输出端相连，同时要求将模拟辅助接地电阻旋钮置于 0 点，调节 JDB- 2 输出校准点需要的电阻值，从而实现校准接地回路电阻测量功能的目的。

3接地电阻测试仪校准要点

  在对接地电阻测试仪进行校准的过程中，为保证校准的准确性，钳表开机时应当保持钳处于空置状态，以免影响自校准效果。应当保证钳口铁芯接触面保持整洁状态，测试及校准过程中，钳口应当保持良好的闭合状态，以保证校准的精准性。相关校准人员应当注意的是，接地电阻测试仪具有一定特殊性，不同产品在类型、规格上存在一定差异，尤其是接线端

符号差别较大，此种情况下，校准过程中应当依据被校准接地电阻测试仪的具体情况进行深入分析，合理选取接线方式，切实提高接地电阻测试仪的测量精度。接地电阻测试仪的校准过程中，其标准电阻器应当选用实物标准电阻，以保证校准的可靠性。

结束语

  接地电阻测试仪是一种新型数字接地电阻测试仪，在现代科学技术形势下，主要采用先进的大规模集成电路，对 DC/AC变换技术进行合理运用，实现了三端钮、四端钮技术的有效合并，能够对电阻值进行准确测量。为促进接地电阻测试仪在电力行业及通信等领域内的实际应用价值的有效发挥，应当积极采取有效措施对该仪器进行校准，保证测量的准确性和有效性。
