接地电阻测试仪测试原理

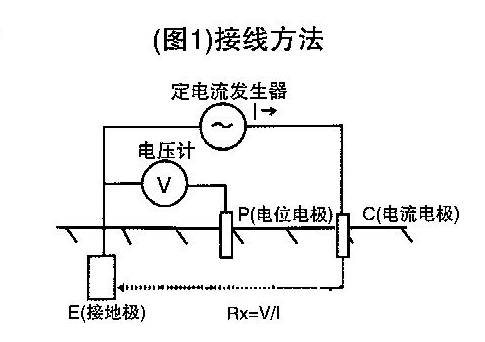

采用电位下降法测量接地电阻值。电位下降法是指在测试对象E（接地极）和C（电流电极）间有交流额定电流l，求E和P（电压电极）的电位差V后求接地电阻值Rx的方法：Rx=V/I。

2。精密测量
(1)辅助接地棒的插入和配线
     从被测物开始，每隔5~1 0米分别将P，C端口用辅助接地棒成一直线深插入地面，将测试探棒（绿，黄，红）从仪器E，P，C端口开始按被测物，辅助接地棒P，辅助接地棒C的顺序连接。
   注1）请尽可能将辅助接地棒插入潮湿泥土中，若需插入干燥泥土，石子地或沙地中时，请将辅助接地棒的插入部分用水淋湿，使泥土保持湿润。
   注2)若在混凝土上测量，请将辅助接地棒平．放后淋水或将湿毛巾等置于辅助接地棒上。

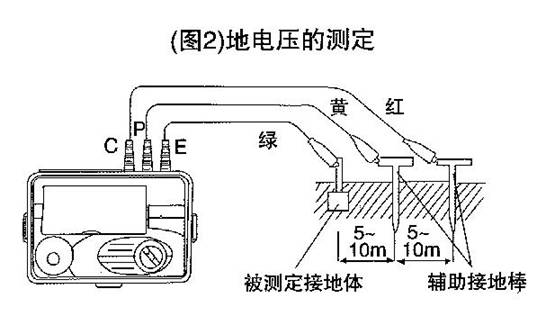

(2)地电压测量
  在(1)状态中，将量程开关设置为EARTH VOLTAGE（地电压）。若显示电压则表示存在地电压，请确认电压值在10V以下。若电压值超过10V，可能导致接地电阻测量值产生较大误差。请切断被测物电源，待地电压降低后测量接地电阻。
（3）精密测量
  先调整至×1 00Ω量程（最大量程），按下测试开关。LED亮灯表示处于测试中，接地电阻值低时，请按顺序切换至x10Ω,l Ω。
3、简易测量《B种和D种》
  在大厦、医院等地面为混凝土的构造而无法获得辅助接地的情况下，辅助接地极上不使用辅助接地棒的方法。
  测试条件
(1)必须要了解辅助接地极的电阻值。
(2)辅助接地极的电阻值与被测试极的电阻值相比，数值极低可忽略不计。
(3)铺设的水管等的接地电阻非常低。
 测试方法
(1)如（图3），E端口接被测试极、P端口接水管等。
(2)对1项的(2)、(3)事项确认后，按下本仪器的简易测试按钮。
(3)仪器的显示(Re)，表示被测试极的电阻值(Rx)与辅助接地极的电阻值( re)的和
(4)被测试极的电阻值(Rx）可由下列算式求得Rx=Re-re。

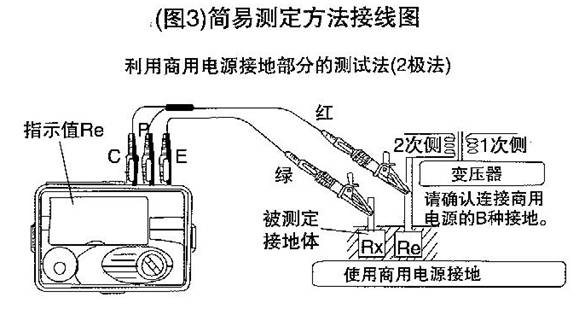

（图3）简易测定方法接线图
利用商用电源接地部分的测试法（2极法）

4、测试结果的优势

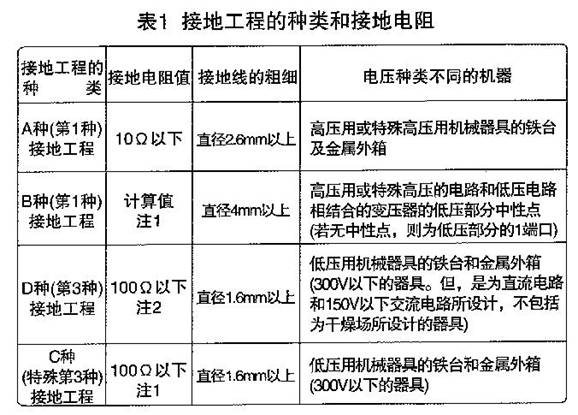

   电气设备技术标准中，如（表1）所示，对接地工程的种类和接地电阻有规定，必须保持该数值。

注1 与变压器的高压部分或特殊高压部分的电路的1线接地电流的安培数除以150(由于变压器高压部的电路是混合的．当低压电路的对地电压超过150V，2秒内自动设置高压电路的遮断装置的情况下为300)后计算出的数值相等的Ω数以下。
注2：低压电路中以电流动作设置额定感度电流100mA以下，工作时间0.5秒以内的漏电遮断器时，建议在500Ω以下。
