1.引言
计量校准测试实验室主要承担着主要测量参数最高测量标准的建立、保持、使用和维护,以及相应参数的量值传递等任务。这些测量标准精度高,对实验室环境条件要求较高,特别要求对仪器设备进行良好接地。在实际计量校准测试工作中,虽然按照实验室校准测试环境要求对仪器设备进行了良好接地, 但由于接地电阻测试的复杂性及实验室地理位置的特殊性,目前还没有有效的测试方法对接地系统的接地电阻值进行测量,从而无法定量定性评价接地 系统的工作状态。若接地电阻值过大,就无法有效抑制共模干扰,影响测量精度,对人员和设备安全也带来安全隐患。因此,需对接地系统的接地电阻值进行测试,以确保实验室环境条件满足计量校准测试要求并使其持续受控,同时提出实验室接地电阻监测机制。仪器设备接地的目的就是有效抑制外来电磁干扰、电磁耦合及泄露电流等各种干扰的影响,提高测量精度,保证仪器设备的安全可靠运行,确保设备与人身安全。
2接地系统分类
2.1接地电阻概述

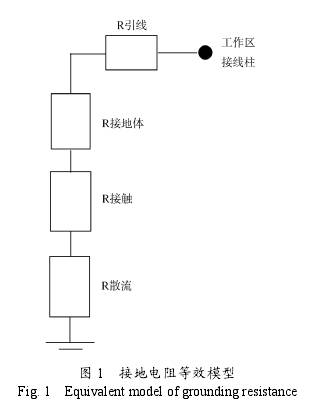

接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻,包括接地线和接地体本身的电阻、接地体与大地之间的接触电阻以及接地体到远处的大地电阻,接地电阻等效模型如图 1 所示。
1)R散流:从接地体向远处20m 扩散电流所经过路径的地桩及土壤电阻,决定该值的主要因素是地桩和土壤的电阻率,受环境影响较大;
2)R接触:接地体表面与混凝土的接触电阻,该值与混凝土的性质、颗粒、含水量及接触面和紧密程度有关;
3)R接地体:地桩本身电阻,接地体分为自然接地体(建筑物的钢筋混凝土基础)和人工接地体(垂直、水平埋入地下的圆钢、角钢、钢管和扁钢等,顶端应在地面下 0.5～0.8m,接地体与建筑物距离应大于1.5 m,采用搭接焊法);
4) R引线:较小,可忽略;
5)接地电阻值: R 接地≈R 散流+ R 接触+ R 接地体。
2.2接地系统分类及技术要求
接地系统按其不同的作用一般分为保护接地和工作接地。保护接地是为了防止设备内部因带电部分绝缘损坏而使不带电部分带电,或因感应电荷积累使不带电部分带电,将与带电部分分隔的部分(金属外壳、框架等)接地而建造的接地系统。保护接地包括防雷接地、机壳安全接地、静电接地、屏蔽接地。安全保护接地电阻小于4 Ω,防雷接地电阻小于 10 Ω。
工作接地为系统提供低阻抗回路,使系统以及与之相连的设备均能可靠运行并保证不受外界干扰而设的接地。工作接地又包括直流工作接地、交流工作接地。直流工作接地电阻小于 1Ω,交流工作接地电阻小于 4 Ω。
