键盘使用方法

在数字输入模式下，直接“0”～“9”键输入数字，结合“.”可以输入任何数字；“OK”键选择当前的输入，“取消”可以消除刚才的错误输入，“↑”“↓”“←”“→”则可以方便的实现光标的移动。

主菜单

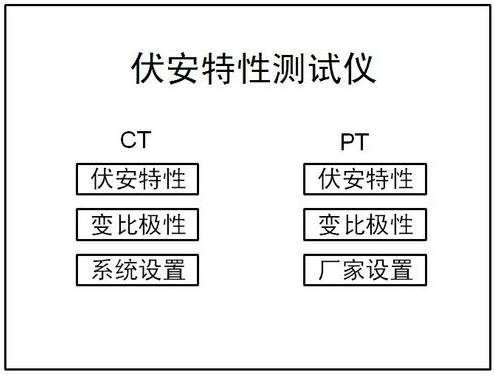

连接好仪器侧板上的～220V电源和面板上电源电源端口，打开面板上的电源开关，液晶屏背光亮，装置进行自检，自检完毕进入伏安特性测试仪汉化主菜单。主菜单如下:

主菜单有CT伏安特性测试、CT变比极性测试、PT伏安特性测试、PT变比极性测试、系统设置和厂家设置六项功能，其中厂家设置是本公司保留的仪器校准功能，需要厂家密码才能使用。

CT伏安特性试验

参数设置界面

在主菜单中选中CT伏安特性测试选项后，液晶屏将出现参数设置界面如下：

界面参数意义如下：

第x次记录：以前第x次做完伏安特性试验后保存的数据，用来浏览历史测试结果。

分段点电流值：为使伏安特性曲线的拐点前和拐点后的曲线点分布合理特设置一个分段点，在此点前后分别以两种不同电流步长进行试验。该分段点电流值根据估计值或根据所测拐点值来设定，范围（0 - 20）A。

分段点前（后）步长：分段点前（后）的电流步长，范围（0.001-2.000）A。

最大输出电压：本次试验允许输出的最大电压，该电压绝不能超过电流互感器二次侧的所能承受的最大电压，范围（0-2000）V。

最大输出电流：本次试验允许输出的最大电流，该电流不能超过电流互感器二次侧的所能承受的最大电流，范围（0 - 20）A。

单机试验：仅使用单机进行试验时，按此键开始试验。

外接升压器试验：若需外接升压器进行试验时，按此键开始试验。

说明：为了使作出的伏安特性曲线测试点均匀连贯，特设定一分界点，该分界点前按一个步长进行试验，分界点后按另一个步长进行试验。该分界点即为分段点。该点数值可大可小，一般根据估计或测试得出，不一定等于真实拐点，当然越接近越好。

说明：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或电流超出设定值，测试仪将自动断路保护电流互感器。

说明：外接升压器试验时需设置外部升压器变比后才能正常进行测试，具体设置方法参见说明书“参数设置”章节。
