兆欧表是电力系统最基本的常规测试仪表,子。电力设备的检测和预防性实验中起着重要作用。早期的兆欧表是以手摇发电机产生测试电压,故习惯称为摇表。以工作电压分型有100V、250V、500V、1000V等,其结构紧凑、外壳坚实,不需外部供电、价格低廉,为用户广泛使用。以后出现的由电源供电的电动摇表,解决了手摇的麻烦,保证了工作电压的稳定,内部工作原理也由流比法改为电压电流法,其指示靠指针式微安表头。
指针式兆欧表操作不方便,关机时反向冲击电流大,不小心会损坏指针一。另一个问题是刻度的非线性,高阻部分分辨力很差,测试误差较大,一般为10%一20%。数字式兆欧表是近年来出现的新型仪表,具有许多明显的优越性,它为电力设备的绝缘测试带来很大方便,将会得到越来越多用户的欢迎。
数字式兆欧表的工作原理

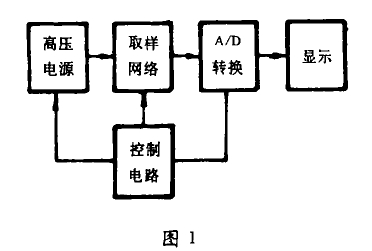

数字式兆欧表一般采用电压取样方法,通过控制放大,然后进行模拟量与数字量的转换,最后以数字形式显示被测件电阻值。数字式兆欧表基本框图如图1所示。可分为高压电源、取样网络、A/D转换和控制电路等部分。
高压电源提供被测件的测试电压,可以直接将电网电压由升压变压器升压,然后进行整流;也可以将直流电压调制成脉冲电压,在高频下升压再进行整流产生。采用脉冲电压转换为直流高压,便于控制也便于滤波,还可减小变压器的体积。
对于高压电源,短路电流应尽可能大一些,使试品的几何电容电流(位移电流)过程尽快结束,以保证吸收比与极化系数的准确测试,一般短路电流值应不小于l一2mA。如果只是测量绝缘电阻值,对输出短路电流则没有太高的要求,只是趋于稳定值时间稍长。另外,考虑到要在测试范围内保证正常的测试电压,高压电源的负载特性要好,应采取适当的稳压措施。总之,要保证高压电源有较小的等效输出内阻。
2.取样网络

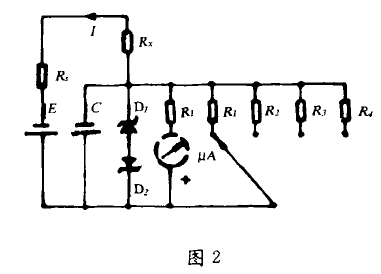

取样可以分为电流取样和电压取样两种形式。电流取样是直接采集流经试品的电流,如图2所示。图中,Rx为被测件,流过Rx的测试电流油微安表指示;R1、R2、R3、R4为分流电阻,用以实现量程转换;电容呀口稳压管D1、D2为保护元件。指针式兆欧表多采用电流取样的方法。
3.控制电路
为了实现自动转换量程,提取各量程的取样信号,控制电路是必不可少的。而对于高压绝缘测试,有些设备除了测量绝缘电阻值外,还要求测量设备的吸收比和极化系数,为了实现定时读数和读数保持等功能,也必须设计控制电路。另外,在试品阻值过小或意外短路时,工作高压将通过取样网络直接加在内部电路上,这将造成元器件的损坏,这也需要控制电路提供过压保护。过压保护电路对于避免仪表损坏和人身的安全都十分重要,一般应采用双重保护,例如限制电压和切短高压等。切短高压是指在外部短路或试品阻值过低以至威胁仪表时,保护电路立即反应,迅速中断高压电源,以确保安全。保护电路的另一作用是抵御外部偶然因素或强干扰施加在测试端的高电压,这时,限制电压保护机制将发挥主要作用。控制电路主要由逻辑电路构成,采用单片机的电路,其单片机除了替代逻辑电路完成控制任务外,还可对数据进行多种处理,以获得更方便和多样化的使用功能。
