  某煤业公司文体活动中心建设需要重新做地面基础，原先供配电用的电缆沟需要移位，而电缆沟内的各种电缆则需要做延长或更换。由于该公司从基建、投产至今已有近10 a 时间，原先电缆沟内的电缆要么没有型号，要么风蚀、磨损得已经看不清楚，经过简单的辨识，电缆沟内仍有5 根高压电缆需要进行识别。于是选择电缆识别仪器进行识别。

1) 仪器接法。

  选择的识别仪主机的电源是交流220 V。测试回路的阻抗起着至关重要的作用，所以为保证仪器的正常使用，必须首先选择测试回路。将识别仪主机发生器的红色插孔与要识别的电缆芯线( 如是三芯电缆，3根芯线连通电缆金属铠装屏蔽层全部连接在一起) 相连，将黑色插孔与良好的接地极相连，在电缆的另一端将电缆的芯线与良好的接地极相连，当然电缆群中其它电缆的屏蔽层也同时接到接地极上。

  如图1 所示，电流流动的方向是沿箭头方向流向电缆的远端，通过良好的接地极与大地再返回发生器，因为是将电缆一头所有的芯线连到一起，所以信号比较清楚。

接收传感器是电流互感器改装的钳型感应器，钳口的尺寸约为120 mm。当测试电缆接上识别仪主机，电流流过电缆时，在互感器内部就会感应出电压，电流强度的大小决定感应电压信号的幅度，其电流流动的方向决定感应出信号极性的方向。

  2) 安全注意事项。为避免造成人员伤亡或者相关设备损坏，首次使用电缆识别仪时，要对被测试的电缆进行带电验证，应保证本测试电缆不带电。其次为保证安全，在仪器接入被测试的电缆前，要对设备周围进行彻底的安全检查，确认其附近没有需要保护的仪器或电缆，并用有效的绝缘材料将未保护的带电部分进行保护。

  3) 仪器校准。为保证仪器的正常使用，使用前应先校准。校准接收机的时候，用传感器就近卡住电缆，方向按箭头的方向指向电缆远端，然后在同样的地方用相同灵敏度的传感器进行校验。为验证连接是否正确，需要每一根电缆都验证。

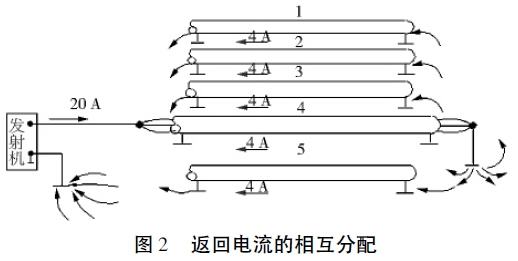

  4) 电缆识别与确定。需要延长或更换的电缆所在的电缆沟内有5 根待检测的电缆，如图2，假如第一次测试想要识别的是所画的4 号电缆，把识别仪主机的输出电流给定为20 A。5 根电缆的屏蔽层中的返回电流应该自动平均分配，包括想要识别的电缆中的返回电流也应有4 A，那么随后在识别的电缆中检测到: 20 A( 输出) － 4 A( 返回) = 16 A的电流，而其他4 根电缆要么没有电流指示，要么很小( 只有4 A 的电流) ，因此最终可以准确选择出4号电缆。

  当然为确保人身安全，对已确定的电缆，在需要锯电缆前，必须先进行扎钉测试，扎钉安全后，保证确实无电，才可继续检修。然后依次用相同的方法识别出另外4 根电缆的准确去向，然后进行延长或更换。

4 结语

  电力电缆在煤矿企业中起着不可估量的作用，随着科技的不断发展，推动了电缆故障探测技术的不断发展，但由于煤矿环境的特殊性，测试人员仍须不断积累经验，提高自身检测水平，保障矿井的安全稳定供电。
