  随着国民经济的迅猛发展，国内各企事业单位、工矿企业都将电力电缆作为主要的输电设备广泛应用。特别是近几年城网和农网改造以来，城市用地的紧张和电力走廊占地矛盾不断加深，同时客户对用电可靠性提出了更高的要求。而电缆线路有占地少、供电可靠、运行维护简便、有利于美化城市等方面的优点，于是越来越多的电缆线路代替了架空线路成为输电线路的重要组成部分。特别是交联聚乙稀电力电缆，由于其结构简单、现场安装条件要求低、附件安装工艺日趋成熟、施工方便等优点，更是得到电力系统施工单位的大力推广。

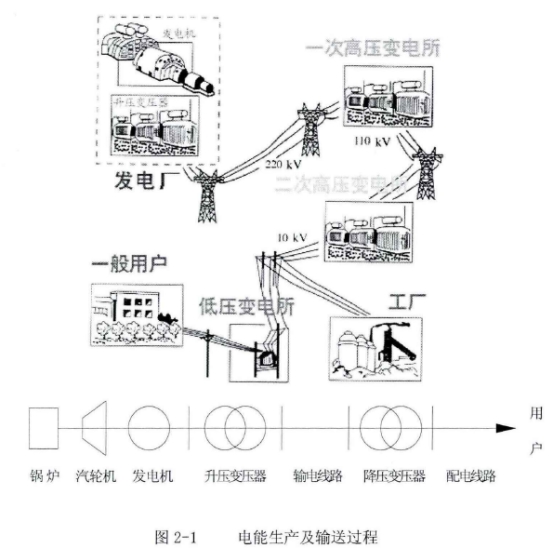

发电厂生产的电能，经过升压变压器升高电压，通过输电线路输送到负荷中心，再经过降压变压器降低电压，通过配电线路供给用户使用。电能生产及输送过程如图2-1所示。

  线路是电网传输和分配电能的主要元件之一，按结构形式可分为架空线路和电缆线路。架空线路靠裸导线或绝缘架空导线敷设，而电缆线路是靠电力电缆敷设。

电力电缆介绍

  随着社会、经济的飞速发展，工矿企业、商场以及政府军队对能源的的可靠性和容量又提出的更高的要求。在保证电力供应可靠性的前提下，电力部门日益增大供电系统、输电系统的容量。同时，有些特殊地点在要求供电可靠性的同时还有美观、隐蔽、占地面积小等要求，这时电缆线路就显示出独有的特性了。虽然架空线路有容易安装分支、可以直观巡视等优点，但是电缆线路供电更具有以下几方面优势：

1、占地少

  这是电缆线路最为突出的优点。电力电缆敷设在地下，不占地面空间，根据设计需求还可以在一条电缆隧道内容纳低压、高压多回线路。一座变电站能有十几条以及二三十条出线，如果采用架空线路出线，同杆架设的线路的回数有限，而且需要树立杆塔占用土地（农田）资源，但是采用电缆线路出线，只要修建一条米米的双排支架的电缆隧道就可以容纳全部的出线线路甚至还可以架设调度通讯光缆。采用电缆线路供电，有利于环境美观、整齐，而且在某种程度上电缆线路还具有一定的私密安全性，因为在没有电缆走径图的情况下，很难分清其埋设地点和走向。

2、供电可靠

  架空线路受自然灾害以及交通事故、虫鸟等外力破坏，易造成停电事故。而电缆线路只有户外终端头和一段杆上电缆在地面以上，其它部分都埋于沟道、險道或地下管道里，受自然力和外力破坏的影响能减少到最小程度，因此使用电缆线路输电比架空线路供电更安全、可靠。

3、对人身危害小

  电缆埋设于地下，当发生故障时，只会造成跳闹，接地屏蔽内带电部分不会对人体造成危害。

4、可以提高系统功率因数

  电缆线路的无功输出大，可以改善系统的功率因率、降低线路损耗、提高线路输送容量，而架空线路其电容量小到可以忽略不计。

5、电缆线路的运行、维护简单，成本低

  电缆线路敷设在地下，维护工作量小，日常运行维护工作只需要定期进行路面走径、險道内部和电缆终端头的巡视即可。

6、适用于特殊供电环境的需要

  过江、过河、过海等跨度大的地段多采用电缆线路；为了避免架空线路对船舶通航或无线电造成干扰，多采用电缆线路；国防军事工程，为了避免暴露目标，也多采用电缆线路。

然而除了以上优点电缆线路尚存不足之处：

1、投资、维修费用较高

  同样的导线截面积，电缆的输送容量比架空线路小；同样输送容量时而电缀线路的工程造价是输电线路的倍。电缆相对地以及相间距离很小，这就要求电缆本身绝缘必须要好，因此电缆在进行敷设、附件安装、制作中间接头等工作时，施工工艺要求很高，需要经过严格培训、负责认真的专业技术人员进行操作，以保证电缆的绝缘强度和密封保护的要求。

2、不易变更、分支

  电缆线路一旦敷设完毕，就固定在地下了，变更工程复杂、费用高，所以一般不会再搬迁移动。架空线路可以在杆塔上轻易变更分支连接到用户。

3、故障测寻、修复较难

  架空线路发生故障可以巡视观察、消缺便可。但是电缆线路在地下，故障点无法直接观察，必须依靠专用探测仪器，并且需要专业技术人员进行准确测寻，找到故障点后还要挖掘、做中间接头，最后进行试验、送电，可见电缆故障的消缺比架空线路的消缺更耗时。现代电网正向超高压、特高压、长距离、大容量发展，电力电绩作为城市电网主要的输电线路普遍使用。电力电缆的先后经历了由充油电缆一油浸纸绝缘电缆一塑料电缆一低温及超导电缆的发展过程，现在已发展到特高压等级的电缆。特别是现在中高压输电系统普遍使用的交联聚乙烯（电缆，具有介质损耗小、线芯承载温度高、载流量大、敷设施工方便等优点，是一种很有发展前途的高压电缆。
