 华意电力是一家专业研发生产直流高压发生器的厂家，本公司生产的直流高压发生器设备在行业内都广受好评，以打造最具权威的“直流高压发生器“高压设备供应商而努力。

  直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机、高压开关等高压电气设备进行直流耐压试验。使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。

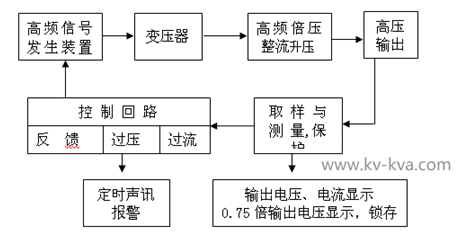

直流高压发生器电路原理图

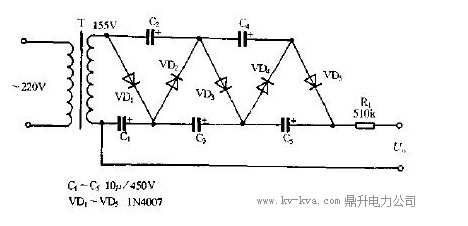

直流高压发生器工作原理图
  直流高压发生器及直高发应用最新电力电子技术，直流高压发生器采用先进的PWM调制技术及大功率MOSFET器件，通过中频倍压整流而成；该发生器具有纹波系数小、输出稳定可靠，体积小、重量轻的特点，且具有可靠、灵敏的内部保护功能，其直流高压发生器的原理框图如下（图一、图二）所示。

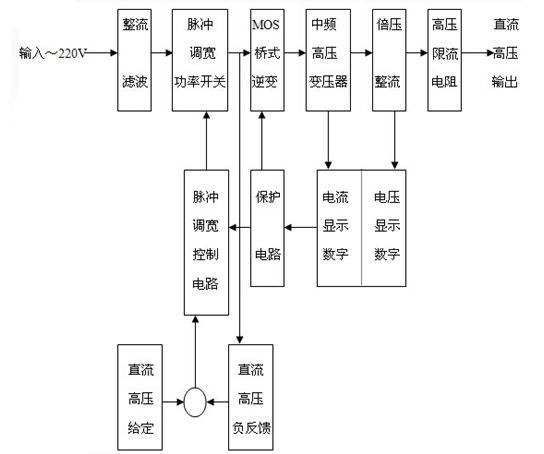

直流高压发生器原理图一

直流高压发生器原理图二

直流高压发生器工作原理说明
  在高压曝光之前，CT主控计算机发出指令并提供要求曝光的参数条件(KV、MA、KW)，本高压发生器(简称本机)接到指令后对本机状态进行检测，确认一切正常后发出高压准备好的信息给CT主机，随后CT主机下达曝光命令并传送曝光控制脉冲到本机，本机启动旋转阳极，激励灯丝电流，调整高压变压器初级电压达到CT要求参数值后，送出高压发生器OK信息并开始产生高压供给球管曝光，在整个曝光期间，不断根据管电流的变化，及时调整高压初级电压以保证整个曝光过程产生平稳的脉冲高压和较为恒定的管电流，一旦检测到高压参数异常，立即切断并报出错误代码。
