电力试验中回路产生谐振的工作原理

当电压方波作用于LC 串联回路时，方波的前后沿都会对LC 串联回路产生激励(即接收能量)，每次激励过后又会产生阻尼振荡(即损耗能量)，当输入电压波形的上升率dv/dt 值大于谐振回路波形(正弦波)的上升率时，电路就会产生激励；当输入电压波形的上升率dv/dt 值小于谐振回路波形的上升率时，电路就会产生阻尼。

由于每次激励过后振荡回路的能量还没有损耗完，紧接着又来一次新的激励，使振荡电压一次、又一次地进行叠加，如果激励的相位与振荡波形的相位能保持同步，则振荡电压的幅度会越来越高，直到激励的能量与电路损耗的能量相等为止。

因此，当谐振回路的品质因数Q 值很高时，谐振电压也可以升得很高，理想的情况是Q 值无限高(即天线没有损耗)，则产生谐振电压的幅度也会升得无限高，但这种情况是不存在的。

LC 串联回路产生谐振时的电压幅度与激励波形的相位密切相关，而与激励波形的幅度反而相关不是特别大。另外还需指出，测试用的接收天线还分电场感应电线和磁场感应天线，还有电磁场感应天线。

实际应用中天线是不具体区分接收天线和发射天线的，两者都可以同用一根天线。因此，电路中任何带电的导体或有电流流过的导体都可以看成是发射天线。

     电子设备产生辐射干扰的大小除了干扰信号幅度之外，还与感应电容C1、C2 的大小有关，即：与电场辐射的面积有关(电容与面积大小成正比)，与磁场辐射的面积也有关，因此，尽量减小干扰信号的辐射面积是一种降低辐射干扰的好办法。

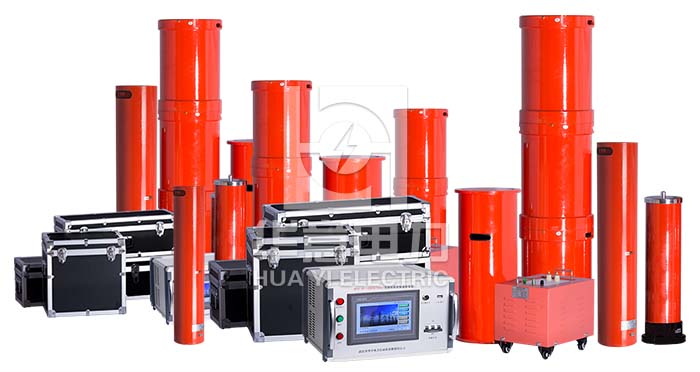

    华意电力专业研发生产高压电气试验设备及各类仪器仪表！
