电力变压器绕组变行的几种类型分析

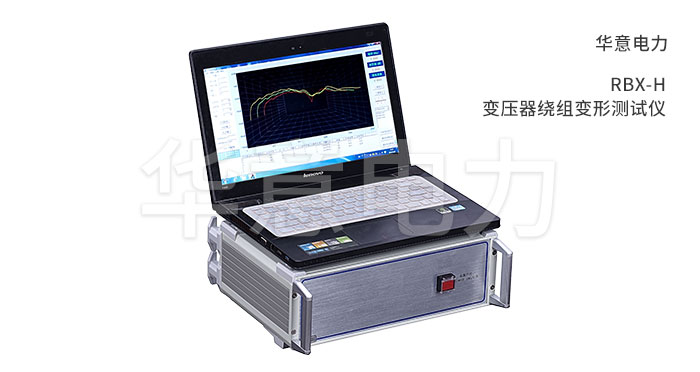

当变压器遭受短路电流冲击或其他冲击后，变形有以下几种：

1、绕组整体变形，是由于运输过程中，受到冲击、倾斜、振动等外力影响，造成绕组位移。这种变形绕组尺寸不变，只是对铁芯的相对位移变化。绕组的电感量、饼间电容量不变，对地电容量变化。一般电容量减小。在等值电路中，谐振峰点向高频方向平移。所以，这种变形后所测频谱图中，和以前比较，各谐振点都仍然存在，不发生变化，只是峰值均向高频方向平移(向右)。

2、饼间局部变形，在短路电磁力作用下使部分固定不牢线饼被挤压，另外一些线饼拉长，这样饼间电容被改变。这种变形的后果使等值电路图中一些电感变大，一些变小；与电感并联的饼间电容也随之改变。测量频谱图时，部分谐振峰点向高频方向移动，而且峰值下降；部分谐振点向低频方向移动，峰点升高。通过谐振峰值变化情况，判断饼间变形面积和变形程度。

3、匝间短路，从理论上讲绕组发生匝间短路后，电感值下降，频谱曲线发生明显变化，幅值上升，一些谐振点峰值消失。但理论是这样的，实际上难以捕捉到这种情况。一旦运行中发生匝间短路，线匝将被烧断，重瓦斯跳闸，压力释放阀动作，这时变压器油色谱分析也会不合格，变压器将吊罩检查的。

4、引线位移变形，由于引线长度较大，固定不牢时，运行中产生位移变形。当引线位移时，等值电路中表现为两端口电容变化。当信号入口端引线位移但引线电容与其他电路并联之，所以它的变化不会对频谱曲线有明显变化；而输出端引线位移，引线电容变化后对频响曲线有明显变化，尤其是曲线中300kHz～1MHz范围内。所以，在实际测试中，采用中性点注入信号源，以防上述的影响。如果引线对地电容减小，频段内幅值上升，反之，则下降；引线对地电容变大，预示着引线向外壳方向移动，引线对地电容变小，则表示引线向绕组方向移动。

5、绕组辐向变形，当绕组受辐向力作用时，使内绕组向内收缩，直径变小，电感量变小。这时内外绕组间距离变大，其电容变小，将使频谱图中的谐振峰点向高频方向移动，且幅值有所增大。⑥绕组轴向扭曲变形，当变压器绕组间隙较大或有部分撑条移位，在电磁力作用下，使绕组在轴向被扭曲为S状。这时部分饼问电容和对地电容减小。测量的频谱图上，有部分谐振峰向高频方向移动，在低频段谐振峰幅值下降，中频段峰值略有上升，高频段不变。
