绝缘电阻测量方法

在电测行业中，电阻试验是交接试验必不可少的测量项目，除了绝缘电阻是每一类电气设备都必须进行的试验外，还有个别电气设备特有的电阻测量项目，例如电力变压器的直流电阻测试和高压开关的回路电阻测试，以及用来衡量电气设备是否良好接地的重要参数——接地电阻。

下面给大家全面的介绍一下绝缘电阻、接地电阻、直流电阻和回路电阻的测量方法及测量常用设备。

绝缘电阻的测量方法

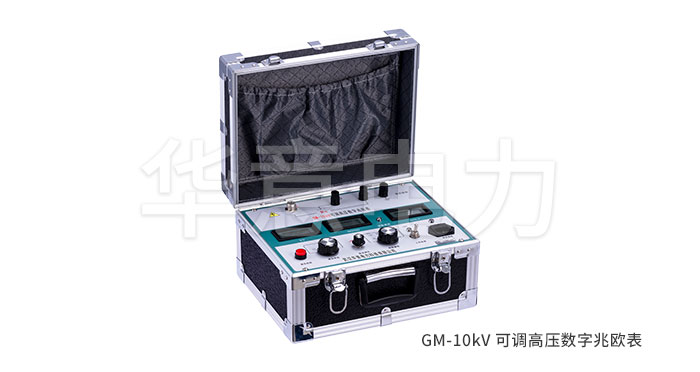

绝缘电阻是判断电气设备和电气线路基本的绝缘指标，一般用兆欧表又称绝缘电阻测试仪来测量。对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。类手持电动工具的绝缘电阻不应低于2MΩ。用GM-5K绝缘电阻测 试仪测量绝缘电阻的具体测量方法如下：

1、将被测设备，用仪器配备专用测试线连接。

2、开启仪器“电源开关”，仪器显示当前环境温度，此时用“电压选择按键”选择所需的测试电压后对应指示灯点亮。按“启/停”按键后对应指示灯点亮，仪器启动高压。

3、仪器进入测试状态中，屏幕显示被测试品绝缘电阻值（对应读取显示值单位），测试完成后按“启/停” 按键对应指示灯熄灭，仪器关闭高压。

4、仪器进入测试状态中，内部计时器启动，第一个15S、60S、600S 蜂鸣器长鸣，其间每间隔15S 短鸣； 测试中仪器自动记忆15S、60S、600S 时刻绝缘电阻值；在记 忆60S、600S 绝缘电阻值后显示吸收比、极化指数(约5 秒)并记忆。

5、数据记忆后，按“提取存储值按键”后对应指示灯点亮，LCD 显示对应记忆数据约5 秒。（仪器在不关闭电源或下一次测试启动前，仪器将记忆上一次的测试数据，反之上一次测量数据将被清除。）

6、连接AC220V 充电电源接口后，“充电”指示灯闪动,充满后“充电”指示灯长亮(若长时间不使用仪器，请保证3～5 个月充电一次)。

在测量是需要注意仪器开始测试时请勿触动测试夹具，以免高压伤人。测试完成后，仪器内部等效内阻与被测容性试品构成放电回路，等待充分放电后方可拆卸测试夹具（放电时间根据被测容性试品的大小相关），拆卸时不要触任何金属部位。
