接地技术的引入初是为了防止电力或电子等设备遭雷击而采取的保护性措施，目的是把雷电产生的雷击电流通过避雷针引入到大地，从而起到保护建筑物的作用。同时，接地也是保护人身安全的一种有效手段，当某种原因引起的相线（如电线绝缘不良，线路老化等）和设备外壳碰触时，设备的外壳就会有危险电压产生，由此生成的电流就会经保护地线到大地，从而起到人身安全保护作用。下面小编将接地电阻常见的一些问题及答案进行编辑整理，为正确测量接地电阻值提供参考依据。
问题一：电气接地电阻测试有哪些接地类型?
接地的作用总的步说可以分为有两个：保护人员和设备不受损害叫保护接地；保障设备的正常运行的叫工作接地。
1、保护接地：（1）防雷接地是防止受到雷电袭击；（2）机壳安全接地是将系统中平时不带电的金属部分（机柜外壳,操作台外壳等)与地之间形成良好的导电连接,以保护设备和人身安全.保护接地还可以防止静电的积聚.
2、工作接地：工作接地是为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地.它分为机器逻辑地、信号回路接地、屏蔽接地,在石化和其它防爆系统中还有本安接地。
问题二：接地装置的接地电阻由哪4部分组成?
接地电阻 就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。
问题三：接地电阻的计算公式？
串联： R=R1+R2+．．．+Rn
并联：1/R=1/R1+1/R2+．．．+1/Rn 两个电阻并联式也可表示为 R=R1·R2/(R1+R2）
定义式：R=U/I
决定式：R=ρL/S(ρ表示电阻的电阻率，是由其本身性质决定，L表示电阻的长度，S表示电阻的横截面积)
问题四：接地电阻的测量方法有哪些？
常用的接地电阻测量方法有四种：接地电阻器测量法、电流电压法（三极法）、变频法、四极法。
问题五：接地电阻的测量中接地电阻的合格值为多少?
1、在1000v以下中性点直接接地系统中，接地电阻小于或等于4Ω，重复接地电阻小于或等于10Ω。
2、电压1000V以下的中性点不接地系统中，一般规定接地电阻为4Ω。
因此，根据实际安装经验，在路灯照明系统接地电阻应小于或等于4Ω。

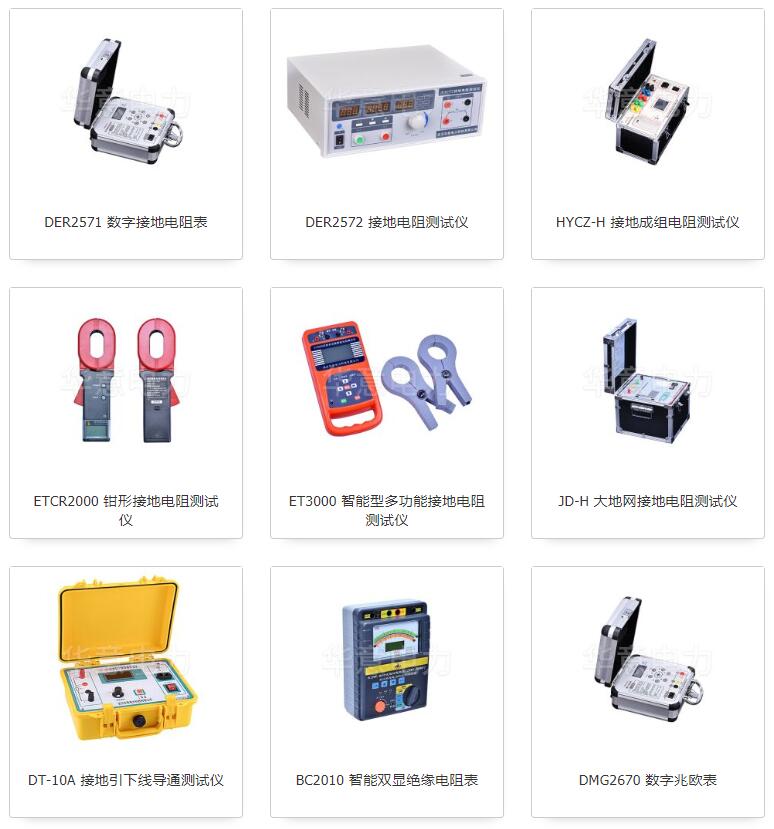

单点接地通常用下面样式的仪器来测试接地电阻：
3、工作接地（接零保护）、保护接地：
在380/220伏低压系统中，接地电流很小，一般不超过几A，所以规定接电阻不大于4Ω，当容量在100KVA以下时，接地电阻还可放宽至不大于10Ω。
4、重复接地：
按有关规定，中性点直接接地的低压电网中，在架空线路的干线和分支线的终端及沿线每一公里处零线应重复接地，每一重复接地电阻不应大于10Ω；在工作接地电阻允许为10Ω的场合，每一重复接地电阻应可不大于30Ω，但重复接地不得小于3处。
5、防雷接地：
防直击雷接地电阻不大于10Ω；防雷电感应的接地装置，其接地装置电阻不大于10Ω；防止高电位侵入的，避雷器、电缆金属外皮和架空线终端杆上的绝缘子铁脚接地电阻不大于10Ω；架空金属管道进入建筑物处，应每隔25米接地一次，接地电阻不大于20Ω。但其中爆炸危险如采用低压架空线直接引入建筑物内的，需采取措施：闭市阀式避雷器的，总接地电阻不大于5Ω。
问题六：配电设备的接地电阻是多少?
《工业与民用电力装置的接地设计规范》第二节 低压电力设备第4.2.1条 低压电力设备接地装置的接地电阻，不宜超过4欧。使用同一接地装置的并列运行的发电机、变压器等电力设备，当其总容量不超过100千伏安时，接地电阻不宜大于10欧。
第4.2.2条 中性点直接接地的低压电力网中，采用接零保护时，零线宜在电源处接地，但移动式电源设备除外。架空线路的干线和分支线的终端以及沿线每1公里处，零线应重复接地。电缆和架空线在引入车间或大型建筑物处，零线应重复接地（但距接地点不超过50米者除外），若屋内配电屏、控制屏有接地装置时，也可将零线直接连到接地装置上。
低压线路零线每一重复接地装置的接地电阻不应大于10欧。在电力设备接地装置的接地电阻允许达到10欧的电力网中，每一重复接地装置的接地电阻不应超过30欧，但重复接地不应少于三处。
问题七：接地电阻过大该怎么解决?
一般来讲,接地线埋入地下深度不应小于2m.在特殊场所安装接地极时，如果深度达不到2m时，应在接地极周围放置食盐8kg、木碳约30kg并加入水，用以降低接地电阻。如果用2根及2根以上的接地极时，各极之间的距离大于5m，以减少大地的流散电阻。在有强烈腐蚀性的土壤中，应使用镀铜或镀锌的接地极，同时接地极不得埋设在垃圾层及灰渣层区，敷设在地中的接地极不应涂漆，以免接地电阻过大。
另外:
方案一：打地桩
1、在机房附近把4根或更多2.5m的角钢（45mm*45mm）沿直线打入地下离地面80cm处、每根角钢相距2m
2、用扁钢（30mm*3mm）将4根角钢串联焊接在一起
3、用镀锌扁钢（30mm*3mm）焊接有角钢的任意角作为地线引线引上墙面2m处
4、电阻测试仪测量地网阻值小于等于4欧姆,否则,加桩或用田字格加以解决
5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢引入室内
6、接入信号避雷器地线和静电地线.
方案二：埋紫铜板
1、机房附近挖250cm*150cm*300cm的深坑,坑底洒一些氯化钠,埋入紫铜板（1500mm*600mm*3mm）.坑深以见水为准,但至少大于200cm
2、把扁钢（30mm*3mm）和紫铜板用铜焊锡焊接在一起,引出地面作引线
3、把镀锌扁钢和扁钢引线焊接在一起,引出墙面2m处
4、测试仪测量地网阻值小于等于4欧姆
5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢引入室内
6、接入信号避雷器地线和静电地线
问题八：绝缘电阻和接地电阻的区别?
绝缘电阻：绝缘物在规定条件下的直流电阻.绝缘电阻是电气设备和电气线路基本的绝缘指标.对于低压电气装置的交接试验,常温下电动机、配电设备和配电线路的绝缘电阻不应低于5MΩ(对于运行中的设备和线路,绝缘电阻不应低于1MΩ/kV).低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ.I类手持电动工具的绝缘电阻不应低于2MΩ。
接地电阻：就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻,它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻.接地电阻大小直接体现了电气装置与“地”接触的良好程度,也反映了接地网的规模。
问题九：接地电阻不合格怎么办？
在山区做接地线比较容易遇到此种情况，一般的做法是：打双接地体，或挖坑加盐和木炭，在掩埋接地桩。或根据系统要求另作接地地网或在原有接地系统中增加地网。
问题十：接地网的电阻不合规定有何危害？
接地网起着工作接地和保护接地的作用,当接地电阻过大则:
(1）发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。
(2）在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。
