接地电阻测试仪使用方法讲解

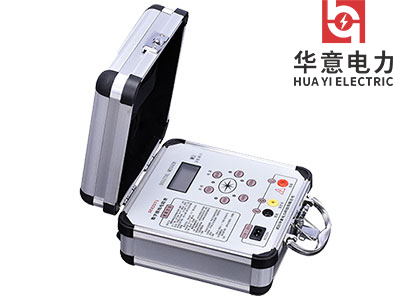

地阻仪是一种手持式的接地测量仪。仪器配备有测试所必需的附件。仪表配有两个钳口：电压钳和电流钳。电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值。通过对E、I的测量，由欧姆定律：R=E/I，即可求得R的值。

1  测试方法如下：

(1)、在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

(2)、P柱接随仪表配来的20m纯铜导线，导线另一端接插针。

(3)、C柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

2  接地电阻测试仪设置的技术要求

(1) 、接地电阻测试仪应放置在离测试点1～3m处，放置应平稳，便于操作

(2) 、每个接线头的接线柱都必须接触良好，连接牢固。

(3) 、两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直、线将两插针连接，待测接地体应基本在这一直线上。

(4) 、不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线。

(5) 、如果以接地电阻测试仪为圆心，则两支插针与测试仪之间的夹角最小不得小于120°，更不可同方向设置。

(6) 、两插针设置的土质必须坚实，不能设置在泥地、回填土、树根旁、草丛等位置。

(7) 、雨后连续7个晴天后才能进行接地电阻的测试。

(8) 、待测接地体应先进行除锈等处理，以保证可靠的电气连接。

3  接地电阻测试仪的操作要领

(1)、测试仪设置符合规范后才开始接地电阻值的测量。

(2)、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调节接地电阻值旋钮应放置在6～7Ω位置。

(3)、缓慢转动手柄，若检流表指针从中间的0平衡点迅速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x0 1档位。

(4)、通过步骤(3)选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，逐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。如果检流表指针缓慢向左偏转，说明接地电阻旋钮所处在的阻值小于实际接地阻值，可缓慢逆时针旋转，调大仪表电阻指示值。

(5)、如果缓慢转动手柄时，检流表指针跳动
