分压器的使用说明和注意事项

使用说明：

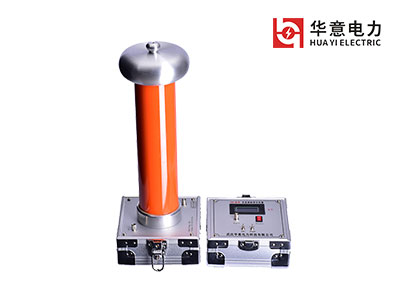

1．打开铝合金箱，取出分压器筒、均压球、专用数字测量仪表及专用电缆线。

2．将有底座的分器筒安全可靠放置，依次装上第二节分压器筒及均压球。

3．在分压器底座“地线”接线柱上牢固地接上地线。

4．将被测高压引线与分压器顶端均压球牢固连接。

5．将专用电缆线的一端插入分压器的输出孔中，另一端插入测量仪表的电压测量孔中，注意插紧接牢。

6．根据所需测量的高压，选择测量仪表所掷位置。

7．加载高压并记录数据。

8．降压一段时间后，直到测量仪表显示为零时，方可拆除试验线路。

注意事项

1．本设备使用时周围不得有任何杂物，以免影响测量精度。

2．严格注意保持操作距离，确保操作安全。

3．检查各部位联接可靠，特别是地线的牢固联接。

4．测量完毕后直至仪表测量显示为零方可进入现场。

5．严禁超压使用，并注意表面的清洁，不使用时应放在阴凉干燥处。
