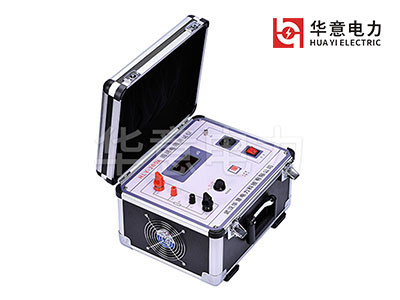

回路电阻测试仪的使用说明和故障分析
发布时间：2019-07-18 14:12:52
浏览次数：4393
1. 按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。
2. 接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”（可在未数允许一位数跳动）。
3. 按测量开关，调节电流输出旋钮（按顺时针）至电流表头显示“100.0”时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。（若显示“1”表示所测回路超量程）。
4. 测试完毕，将电流输出调节旋钮（按逆时针）调至最小，复位测量开关，再切断电源开关。
5. 如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。
故障现象 | 原因分析 | 排除方法 | 备注 |
开机无显示 | 1)电源未接通 | 接通电源 | 更换保险管应更换同型号保险管不能用其它型号代替 |
2)仪器5A保险管未安装好或开路 | 重新安装保险管或更换保险管 |
|
|
输出电流达不到200A | 1)测试线路太长即导线截面积过小 | 更换截面积较大导线 |
|
无电流输出 | 1)待检设备开路 | 检查设备 排除故障 |
|
2)试验回路有开路故障 | 检查试验回路排除开路故障 |
|
|
