绝缘工器具新型测量分析方法

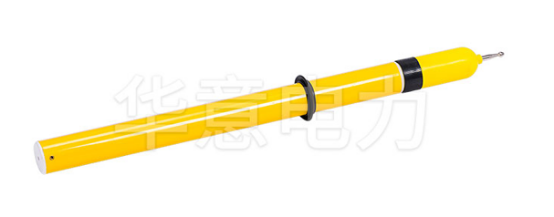

绝缘工器具是指能直接操作带电设备或接触及可能接触带电体的工器具，如电容型验电器、绝缘闸杆、核相器、绝缘罩、绝缘隔板等，这类工器具短时间接触带电体或非接触带电体，用以防止接触电压、跨步电压、泄漏电流电弧对操作人员的伤害。绝缘工器具的真实耐压绝缘水平是保证电力工作人员在高压电网设备中工作、操作或试验中人身安全的重要保障。电力安全工器具质量的好坏直接关系到操作人员的人身安全,所以必须由专门的检测部门对其质量（绝缘性能）进行试验,试验合格后方可投入使用。国网公司规定,每一种安全工器具都须有试验周期,试验周期到了,必须进行复检。

华意电力现有绝缘工器具试验测试台大都由试验控制台、试验变压器、绝缘工具试验车组成。

测量时通过测试台进行手动升压，测试台输出低压电压到试验变压器，试验变压器将电压抬高到所需要的试验电压，同时测试台通过试验变压器的测量绕组对当前输出电压进行测量并通过表头显示出来，当达到既定电压后手动进行微调以符合规程要求的电压。然后每个测试位对应的指针表计用来显示对应测试位的泄漏电流，需要人为进行确认和判断是否泄漏超标。

华意电力新研制成功新型绝缘工器具测试设备，根据绝缘工器具试验规程，并遵从广大用户意见而设计生产的。该产品采用全自动升（降）压，自动读出每个被试品的泄漏电流，整个试验过程自动完成，自动打印试验数据，有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别绝缘工器具的泄漏电流，工频耐压等参数。保障试验工作者的安全，是理想的绝缘靴（手套）专用设备。其主要特点：同时测试6个被试品，并读取每个被试品的泄漏电流，准确判断不合格被试品；试验车底部装配脚轮，便于移动,采用超大白光显示屏，强光下依然清晰可见，采用一键飞梭，操作方便，拥有良好的交互体验。可对绝缘靴、绝缘手套、绝缘胶垫以及常见的所有绝缘工器具进行精确绝缘耐压测试。

华意电力新型绝缘工器具测试设备已经按照国家标准预置好绝缘靴、绝缘手套、绝缘胶垫的试验参数，具体参数如下表所示。

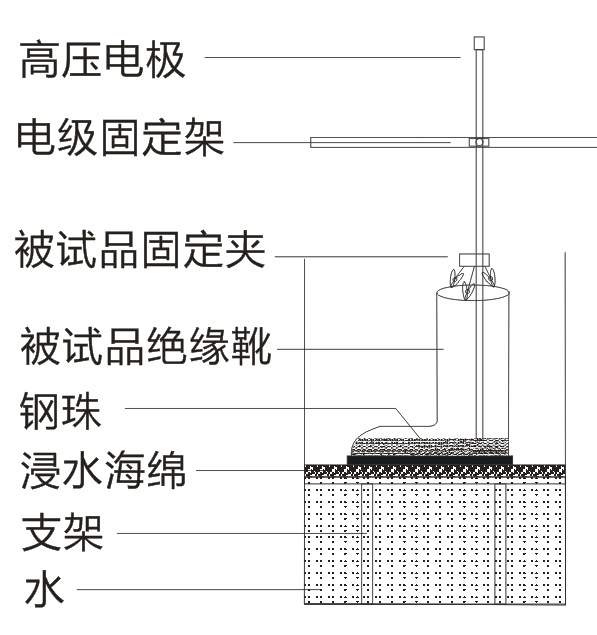

绝缘靴试验参考方法：将试验支架放入试验桶容器中，并在试验支架上放一层海绵，然后往试验桶容器中注水，只要使得试验支架上的海绵完全吸满水即可；然后将绝缘靴内部放入小钢珠，使其均匀覆盖到绝缘靴底部，将绝缘靴放置在浸水海绵上面，然后将高压电极插入绝缘靴内的小钢珠中，将高压电极的另外一端固定在高压端的测试架上面，并将绝缘靴用电极上的夹子夹好。如图下图所示：

设备可以根据事先预置的进行全自动升压，高速采样泄漏电流，并根据软件内预置好的国家标准进行智能判断，给出合格或者不合格的结论，无需人为去干预，大大避免了客观原因造成的测量结果不准确的情况发生。

与此同时除去国标规定的试验对象以外，华意电力试验设备还可以进行自定义设置，客户可以根据特定的试验对象对试验电压、泄漏电流进行单独设置，设备会按照自定义的参数对被试品进行试验并进行合格与否的判断。并可以打印出符合特定格式的报告单。

华意电力还可以为客户提供订制服务，根据客户提供的材料特性参数，把所有测量参数固话软件程序中，现场绝缘耐压试验时，只需要点击开始，设备即可全程无干预的情况下全自动完成试验，并打印出试验数据和报告。
