2019绝缘电阻测试仪设备解读

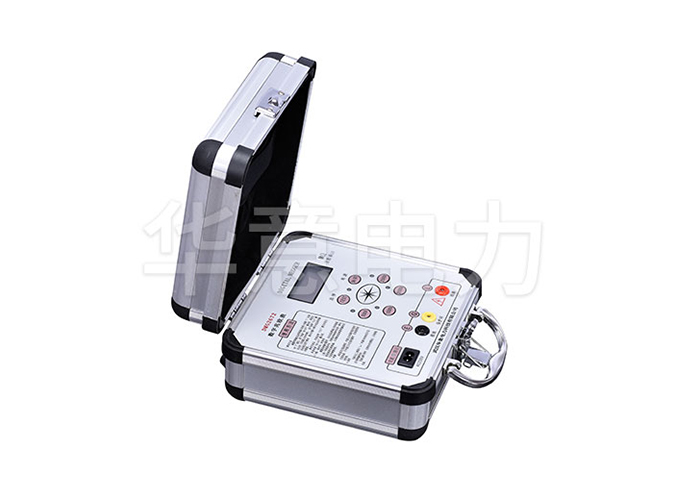

一、绝缘电阻测试仪

绝缘电阻表俗称兆欧表，或称摇表、高阻计、绝缘电阻测试仪等。绝缘电阻表是大量使用于电力网站和用电设备绝缘电阻的检测仪表，电器产品的绝缘性通过绝缘电阻反映出来。

二、为什么要绝缘电阻测试仪？

一个电气系统就像是管道系统，电压好比是液体压力，电流就是液体的流速，而电气绝缘就好比是管壁。绝缘防止电子从导体发生漏泄――其作用的大小是用绝缘电阻表示的。有效的绝缘电阻系统具有高的电阻值，通常大于几个兆欧（M?）。差的绝缘系统具有较低的绝缘电阻。

为了发现管道系统中的渗漏，需要对其加压。由于在水压最高时最容易发现渗漏现象，所以不能关闭自来水来检查渗漏。但是，可以限制可用的自来水，这样就能够在发现大的漏洞时不至于在周围喷洒出太多的水。比较理想的测试是在高（但也并不是特别高）压下提供有限的水量。这正是电气绝缘测试仪要做的事情。

绝缘测试仪（兆欧表）会在绝缘系统上加直流电压，并测量由此产生的电流。这样就能够计算并显示绝缘的电阻值（绝缘将电流束缚在电线中的程度，或者说防止电流漏泄的程度）。

便携式绝缘测试仪（兆欧表）一般输出的测试电压为50 V、100 V、250 V、500 V 或 1000 V。正像在管道系统中那样，目的是提供一个并非是特别高的压力（电压）。希望发现已有的漏泄，但是并不希望对系统造成过应力而产生新的漏泄。较低的电压用于低压系统，例如电话、网络或控制线路；较高的压力用于测试电力系统绝缘。

三、讲完仪器原理后，开始进行现场实操测验。现场有一台变压器，现在要测这台变压器高压侧对低压侧及地的绝缘电阻。

1.接线首先将变压器的高压侧和低压侧三相都分别短接，然后将仪器的L极用测试线接夹子接到变压器的高压侧，E极接到变压器的低压侧，低压侧接地，仪器的G极接在变压器的外壳上（L极和G极严禁短路）。这样各个线就接好了。

2.测试接好线后，转动波段开关，选择需要的电压档位，选择5000V的电压档位；选择要测试的项目（R代表要测试绝缘电阻，K代表要测吸收比，PI代表要测试极化指数），我们选择R测试绝缘电阻；然后按下测试键再旋转到锁定键被动，这时仪器开始输出高压自动测试绝缘电阻，到15秒时会有提示音，将测试键再旋转到关闭，这时仪器停止高压输出，并自动计算，显示测试结果，测试的结果为204G欧。

注意：吸收比测试时间应大于1分钟，极化指数的测试应大于10分钟。每次测量的时间最长为10分钟，10分钟以后仪表会自动关闭高压，并自动计算、显示测试结果。
