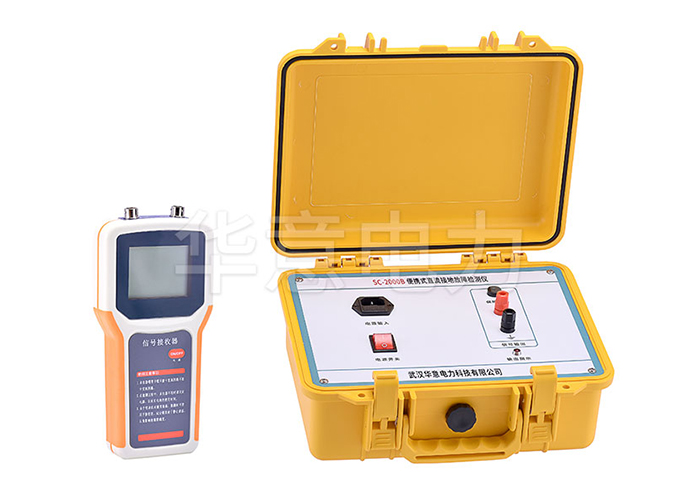

直流系统接地故障测试仪技术参数及注意事项

1.1技术指标

1.信号发生器

输出信号频率：2.5Hz；信号空载输出电压：±20V±5%；信号电压幅值误差：<5%；信号短路输出电流：≤80mA；输出口抗冲击能力：400V直流冲击；电源电压：AC220V±10%；电压频率：50Hz±5%；输入保险：200mA；最大功率：3W；体积：300mm×270mm×200mm。

2.信号接收器

信号电流检测灵敏度：0.5mA；信号发生器阻抗：40KW；最大输出电流：2.5毫安；接收器显示：数字0-19；体积：210mm×100mm×32mm；A钳口尺寸：Φ50mm；B钳口尺寸：Φ7mm×9mm。

3.整机

检测最大接地电阻：300KΩ；接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ；4.5KΩ-300KΩ 误差≤10%；

1.2注意事项

1、由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动。

2、信号源应加在故障母线和地上。

3、本仪器钳型卡钳只能卡直流回路不能卡交流回路。

4、当各个支路都无明显接地时，应注意接地点是否在供电部分，例如蓄电池、充电机等部位。

5、在检测过程中，钳表和信号接收器不用时请关闭电源，以延长电池的使用时间。

6、信号接收器电量不足时，应及时更换电池，以提高检测的准确性。

7、由于钳表的灵敏度很高，检测时不要用手握钳表，应让钳表处于静止状态，以免影响检测准确度。
