直流系统接地故障测试仪设备工作原理及技术指标

1.1工作原理

1、直流系统接地故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。该仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。

2、波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。

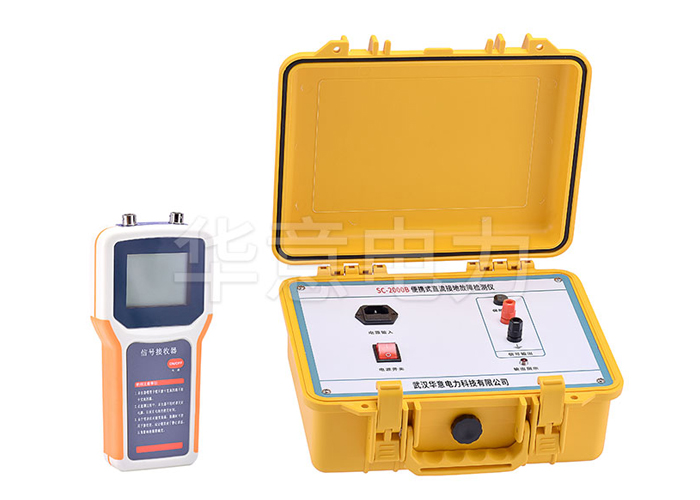

3、直流系统接地故障测试仪由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。

4、本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成。

1.2技术指标

1.信号发生器

输出信号频率：2.5Hz；

信号空载输出电压：±20V±5%；

信号电压幅值误差：<5%；

信号短路输出电流：≤80mA；

输出口抗冲击能力：400V直流冲击；

电源电压：AC220V±10%；

电压频率：50Hz±5%；

输入保险：200mA；

最大功率：3W；

体积：300mm×270mm×200mm。

2.信号接收器

信号电流检测灵敏度：0.5mA；

信号发生器阻抗：40KW；

最大输出电流：2.5毫安；

接收器显示：数字0-19；

体积：210mm×100mm×32mm；

A钳口尺寸：Φ50mm；

B钳口尺寸：Φ7mm×9mm。

3.整机

检测最大接地电阻：300KΩ；

接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ；4.5KΩ-300KΩ 误差≤10%。
