最新回路电阻测试仪解析

由各种类型的发电厂、输电设备和配电设施以及用电设备组成的电能生产与消费系统，我们把它统称为电力系统。一般将电能通过的设备称为电力系统的一次设备，如发电机、变压器、断路器、输电电路等，对一次设备的运行状态进行监视、测量、控制和保护的设备，被称为电力系统的二次设备。回路电阻测试仪就是众多电力系统二次设备中的一种，主要用于控制设备的接触电阻、回路电阻的测量，主要适用于电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

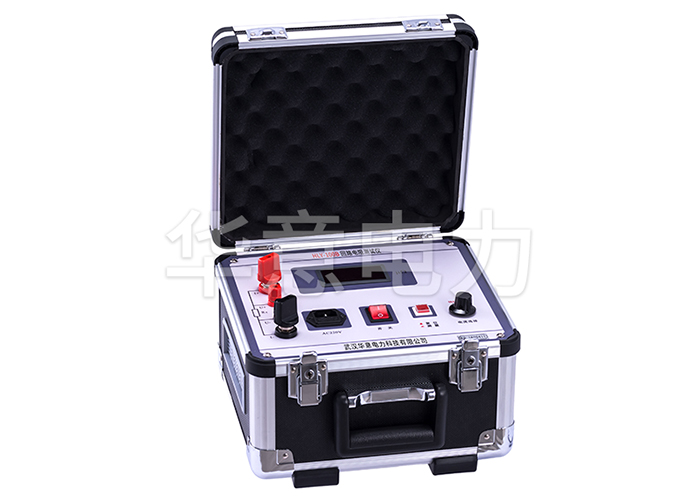

回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用国家标准GB736所推荐的标准直流，可在标准电流的情况下测得被试品的电阻值。回路电阻测试仪采用最新电源技术，能长时间连续输出大电流，在严重干扰条件下液晶屏最后一位数据能稳定在±1个字范围内，仪器采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能，仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等优点。

工作原理

回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图1

图1 测试原理图

由电流源经“I+、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V+、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。
