接地电阻的作用

是了防止电力或电子等设备遭雷击而采取的保护性措施。工作原理是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，把雷电产生的雷击电流通过避雷针引入到大地。

接地也是保护人身安全的一种有效手段，当某种原因引起的相线（如电线绝缘不良，线路老化等）和设备外壳碰触时，设备的外壳就会有危险电压产生，由此生成的电流就会经保护地线到大地，从而起到人身安全保护作用。

接地电阻就是用来衡量接地状态是否良好的一个重要参数，是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻，以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。

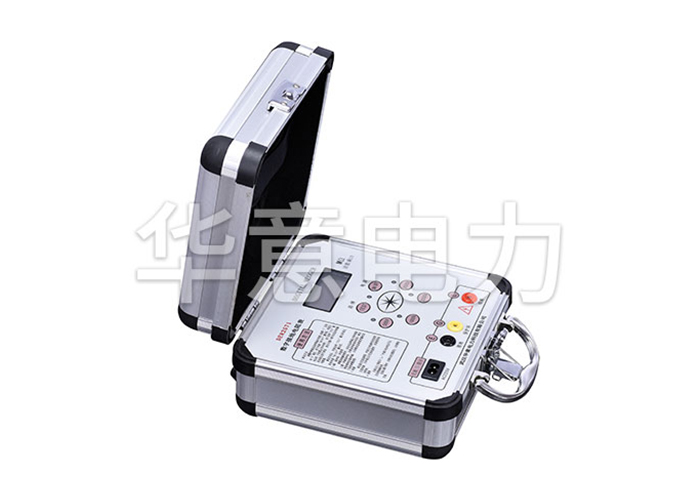

为了更好地对接地电阻的测量，为大家介绍款我公司的DER2571接地电阻测试仪，此仪器是我公司为测量接地电阻量身定做的。

1、工作原理 本表摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路， 应用 DC/AC 变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电 阻测量仪。 工作原理为由机内 DC/AC 变换器将直流变为交流的低频恒流，经过辅助接 地极 C 和被测物 E 组成回路，被测物上产生交流压降，经辅助接地极 P 送入交 流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的 量限：0～2Ω，0～20Ω，0～200Ω。

2、使用范围 本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电 阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。

3、主要特点 · 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用 锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。 · 采用 DC/AC 变换技术将直流变为交流的低频恒定电流以便于测量。 · 允许辅助接地电阻在 0～2kΩ（RC），0～40kΩ（RP）之间变化，不至 于影响测量结果。·本仪表不需人工调节平衡，3(1/2)位 LCD 显示，除测地电阻外，还可测 低电阻导体电阻、土壤电阻率以及交流地电压。 ·如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。
