测量前准备

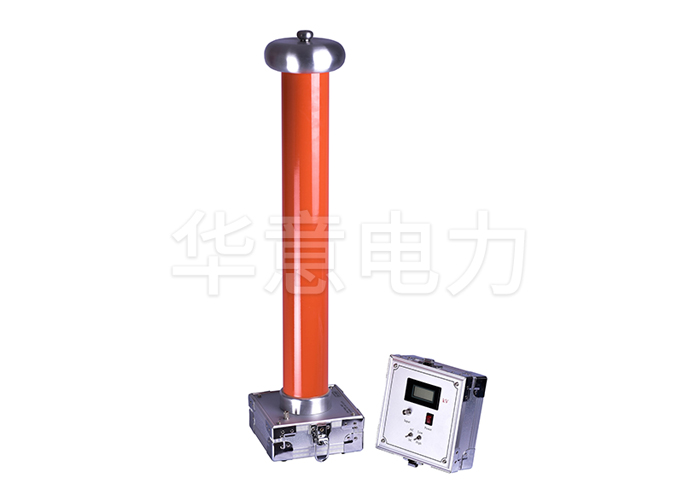

1．FRC系列交直流数字高压表属于高压设备，请务必在空旷场地做试验。

2．仪器正常使用应满足：环境温度0~40℃，湿度≤85%RH。

3．打开低压显示表，看液晶显示数字是否清晰，若显示模糊或没有显示，请检查显示表内部电池。

一、测量操作

1．正确接线

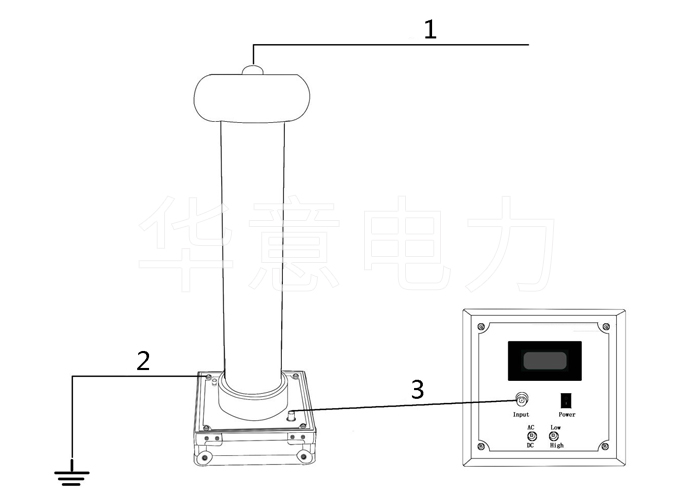

按图4所示接线方法正确接线。高压输入接均压球顶端接线柱，接地柱通过仪器配套接地线连接到大地，高压分压器和低压显示表通过仪器配套同轴电缆连接。连接好后，检查连线，确认无误后，选择相应的档位和量限即可开始测量。

注意：FRC系列交直流数字高压表配有配套接地线，高压分压器底座上装有专用接地柱，每次使用前都必须将接地柱可靠接地。高压测试线尽量用耐高压导线，测试线必须架空，不得拖地或离地面太近。高压分压器和低压显示表至少相距两米以上，测试人员做试验时，一定不得靠近高压分压器（安全距离两米以上）。

1 - 高压输入  2 - 接地线  3 - 信号线（采用原装配套电缆线）

2．工频高压测量

正确接线后，打开低压显示表“Power”开关，将功能开关切换至AC档，选择High档，即可测量工频高压，液晶示值即为被测工频高压值。如测量电压低于20kV，可将功能开关切换至Low档，以获得更高的测量精度。测试完毕后，切断高压，等低压显示仪表归零后方可进入现场。（交流测试时，仪表会缓慢回零，但高压电源可能已经没有电了。）

3．直流高压测量

    正确接线后，打开低压显示表“Power”开关，将功能开关切换至DC档，选择High档，即可测量直流高压，液晶示值即为直流高压值。如测量电压低于20kV，可将功能开关切换至Low档，以获得更高的测量精度。测试完毕后，切断高压，等低压显示仪表归零后方可进入现场。注意：在测量直流时，因有滤波电容存在，测试完毕必须先放电才可靠近高压分压器。

4．高压分压器单独使用

为了满足客户的实际要求而设计，高压分压器可以独立使用，用市面上普通的万用表即可代替低压显示表。高压分压器分压比是1000:1，万用表示值乘以1000就等于被测高压电压值。即万用表示值的单位换成kV即可。

二、更换电池

打开低压显示表，如发现液晶显示模糊，或没有反应，说明该仪器内部电池电压偏低，需要更换。具体步骤如下：

1．按Power开关关闭低压显示表电源；

2．把低压显示表面板上的四个螺丝拧下，把面板提起；

3．把电池盒上的螺丝拧下，电池盒盖打开，更换9V电池。（注意电池正负极性）

三、注意事项

1．本设备使用时周围不得有任何杂物，以免影响测量精度。

2．严格注意保持操作距离，确保操作安全。

3．检查各部位连接可靠，特别是地线的牢固连接。

4．测量完毕后直至仪表显示为零方可进入现场。

5．直流高压测量完毕后，仪器必须放电。

6．严禁超压使用，并注意表面的清洁。

7．轻拿轻放，切不可碰撞、挤压等。

四、维护与保养

1．不使用该仪器时应把仪器装箱封闭好，放在阴凉干燥处。

2．每年至少应送上级计量检定部门校准一次，或者返厂校准。
