串联谐振是怎么产生的？如何消除？

谐振即物理的简谐振动，物体的加速度在跟偏离平衡位置的位移成正比，且总是指向平衡位置的回复力的作用下的振动。其动力学方程式是F=-kx。 谐振的现象是电流增大和电压减小，越接近谐振中心，电流表电压表功率表转动变化快，但是和短路得区别是不会出现零序量。
谐振电路
　　由电感L和电容C组成的，可以在一个或若干个频率上发生谐振现象的电路，统称为谐振电路。在电子和无线电工程中，经常要从许多电信号中选取出我们所需要的电信号，而同时把我们不需要的电信号加以抑制或滤出，为此就需要有一个选择电路，即谐振电路。另一方面，在电力工程中，有可能由于电路中出现谐振而产生某些危害，例如过电压或过电流。所以，对谐振电路的研究，无论是从利用方面，或是从限制其危害方面来看，都有重要意义。

含有电感线圈和电容器的无源（指不含独立电源）线性时不变电路在某个特定频率的外加电源作用下，对外呈纯电阻性质的现象。这一特定频率即为该电路的谐振频率。以谐振为主要工作状态的电路称谐振电路。无线电设备都用谐振电路完成调谐、滤波等功能。电力系统则需防止谐振以免引起过电流、过电压。
　　电路中的谐振有线性谐振、非线性谐振和参量谐振。前者是发生在线性时不变无源电路中的谐振，以串联谐振电路中的谐振为典型。非线性谐振发生在含有非线性元件电路内。由铁心线圈和线性电容器串联（或并联）而成的电路（习称铁磁谐振电路 ）就能发生非线性谐振 。在正弦激励作用下，电路内会出现基波谐振、高次谐波谐振、分谐波谐振以及电流（或电压）的振幅和相位跳变的现象。这些现象统称铁磁谐振。参量谐振是发生在含时变元件电路内的谐振。一个凸极同步发电机带有容性负载的电路内就可能发生参量谐振。　
　　所谓谐振，按电路理论，它是正弦电压加在理想的(无寄生电阻)电感或电容串联电路上。当正弦频率为某一值时，容抗与感抗相等，电路的阻抗为零，电路电流达到无穷大；如果正弦电压加在电感和电容并联电路上，当正弦电压频率为某一值时，电路的总导纳(导纳是阻抗的倒数)为零,电感、电容元件上电压为无穷大。前者称为串联谐振，后者称为并联谐振。
用公式表示
　　Z=R+j(XL-XC) 其中，Z为阻抗，R为电阻，XL-XC=X为感抗+容抗=电抗。从公式中间可以清晰的看出：当感抗XL与容抗XC相等的时候，Z中间只包含实分量R，即纯电阻。此时即为谐振。

串联谐振安全操作准则：
1. 不允许正在试验时突然切断系统电源，每次试验时要退出正在试验状态，才可以切断电源。
2. 主机发生故障后，不要自行拆开机箱维修，否则后果自负。
3. 不要在高温、高湿、易燃、易爆和强磁场环境中存放、使用仪器。
4. 维护和保养请使用湿布和中性的清洁剂清洁仪器外壳，不要使用研磨剂和溶剂。
5. 在做试验前，应先检查仪器是否完好无损，各连接导线是否完好，确保电源输出，信号采样线缆稳妥连接，导通无阻。
6. 试验前要确保接线准确无误，尤其是地线回路，一定要安全接地。
7. 试验时，对试验现场要划安全区域，并置专人看守，杜绝闲杂人等靠近。
串联谐振系统构成：

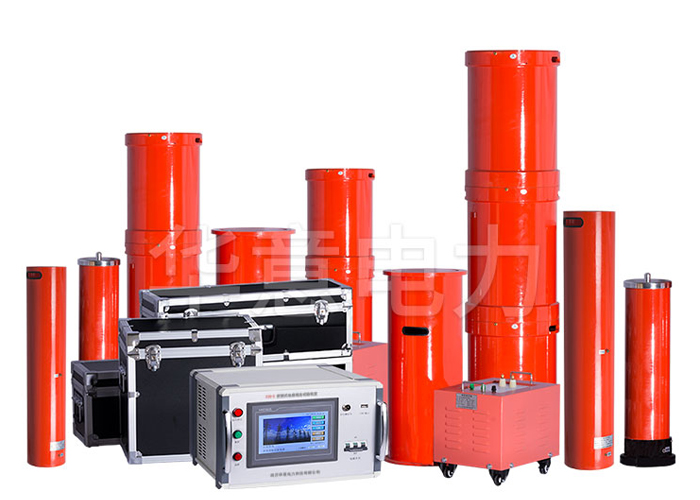

主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。
串联谐振是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
