串联谐振交流耐压装置最新解读

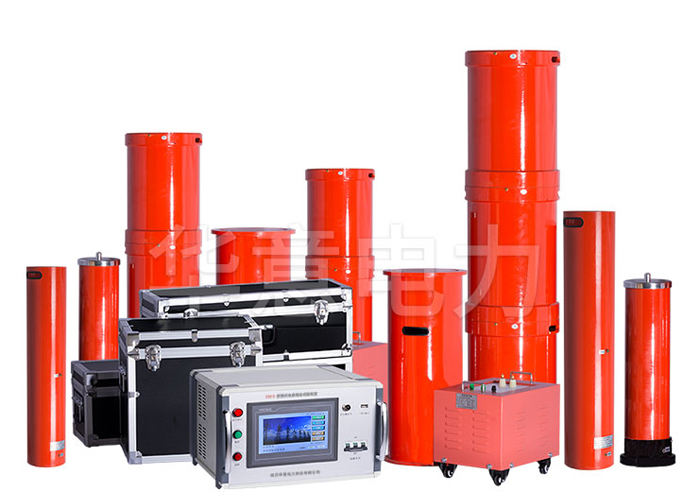

XZB系列变频串联谐振由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

◆适用范围
◆110kV～500kV高压组合电器（GIS）
◆110kV～220kV交联聚乙烯（XLPE）高压电缆
◆10kV～35kV交联聚乙烯（XLPE）加长高压电缆
◆110kV～500kV电力变压器、SF6断路器、互感器、绝缘子、耦合电容。

◆主要结构

XZB调频谐振高压试验装置： 由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

◆主要特点
※ 操作简单。手动试验（手动寻找谐振点和手动升压）、自动调谐（自动寻找谐振点）和自动试验（自动寻找谐振点和自动升压）三种模式适应不同试验要求
◆局部放电量小，Q值高，调频范围宽。
◆试品闪烙后无暂态过电压。
◆本装置设计独特。高压组合电器试验电压高，但试验电流小，而高压电缆的试验电压相对高压组合电器来说要低，但试验电流大大增加，故此类调频谐振装置把电抗器分为n节，使之串联可输出高电压/小电流，并联可输出较低电压/大电流。
◆完全可以期待常规试验变压器来完成变电站内的交流耐压试验，试验所需电源容量小，为试验容量的1/20～1/30倍可解决变压器用变电源容量小于试验容量问题。
◆试验范围大，可对CT，PT，开头，断路器，绝缘子，母线变压器中性点等进行交流耐振试验。
◆重量轻，单件重≤40kg，方便搬动，极便于现成试验。
◆装置可对现场XLPE交联聚乙烯电缆220KV电压等级1200mm2的长度达10公里进行试验。
◆大屏幕显示试验数据、状态和实时操作步骤提示
◆采用我公司专有的16位精细调频和调压软件专业技术、11KHZ载波频率、SPWM和进口原装IPM整体模块。配合适当电抗器，就可以满足国家和地方电力部门规定的频率范围，整机领先于国内外同类产品。
◆软件精细调频、调压。
