便携式直流接地故障检测仪技术指标

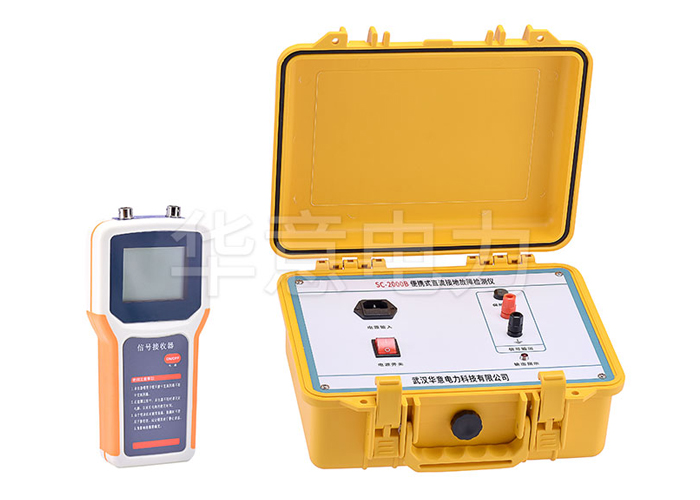

SC-2000B 便携式直流接地故障检测仪是新一代测试仪。它能够适用于任何 电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大 大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理 论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能 的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能 够指出接地点位置及方向。 本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号 方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。 发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流 系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的 不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重 大事故。因此当发生一点接地时，就应在保证直流系统正常供电的同时准确迅速 地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。 SC-2000B 测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点 的准确位置。各种类型的接地故障，均能迅速地查找出接地点，准确率达到100％。

1.1技术指标

1. 信号发生器

输出信号频率：2.5Hz；

信号空载输出电压：±20V±5%；

信号电压幅值误差：<5%；

信号短路输出电流：≤80mA；

输出口抗冲击能力：400V直流冲击；

电源电压：AC220V±10%；

电压频率：50Hz±5%；

输入保险：200mA；

最大功率：3W；

体积：300mm×270mm×200mm。

2.信号接收器

信号电流检测灵敏度：0.5mA；

信号发生器阻抗：40KW；

最大输出电流：2.5毫安；

接收器显示：数字0-19；

体积：210mm×100mm×32mm；

A钳口尺寸：Φ50mm；

B钳口尺寸：Φ7mm×9mm。

3.整机

检测最大接地电阻：300KΩ；

接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ；

4.5KΩ-300KΩ 误差≤10%；
