一、主要技术指标

1、应用范围及用途

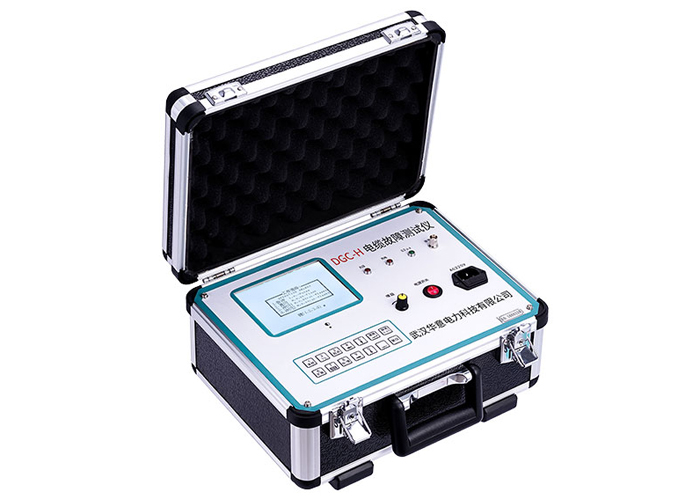

电缆故障测试仪可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。

2、最远测试距离：32Km (明线可达100千米)

3、探测盲区：　 1m

4、读数分辨率： 1m

5、功耗：       5VA

6、使用条件： 环境温度:　0℃～＋40℃

极限温度:  －10℃～＋50℃

相对湿度:　40℃（20～90）%RH

大气压强: （86～106）Kpa

7、体积：225 mm×165 mm×125mm

8、重量：2kg

二、探测原理

电缆故障的测试是基于电波在传输线中的传输时遇到线路阻抗不均匀而产生反向的原理。

根据传输线理论，每条线路都有其一定的特性阻抗Zc，它由线路的结构决定，而与线路的长度无关。在均匀传输线路上，任一点的输入阻抗等于特性阻抗，若终端所接负载等于特性阻抗，线路发送的电流波或电压波沿线传送，到达终端被负载全部吸收而无反向。当线路上任一点阻抗不等于Zc时，电波在该点将产生全反射或部分反射。
