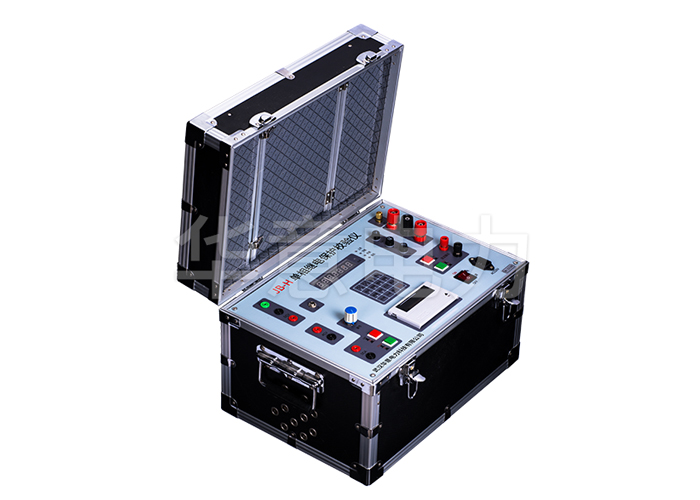

单相继电保护校验仪简介及技术指标

一、概述

单相继电保护校验仪是我公司开发成功的新一代校验装置。该仪器内部的交直流电压、电流源采用了最新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。该仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首选设备。

二、技术指标、性能

1、工作条件：

（1）工作电源：AC220V±10%  50Hz

（2）工作环境：温度：-10℃～40℃

湿度：≤85%

（3）大气压：86～106Kpa

2、输出电源：

（1）交流电压：0～220V/3A

（2）交流电流：0～100A/7.5V

               0～20A/25V

               0～5A/5V

（3）直流电压：0～220V/3A

（4）直流电流：0～20A/25V

（5）定值输出：DC24V DC48V DC110V DC220V

3、性能指标：

（1）电流、电压表：41/2位

（2）数字毫秒表：0～99.9999s

（3）精度：1%FS

4、功能：

（1）量度继电器：可测量电流、电压继电器的启动值、返回值及其返回系数。

（2）时间继电器：可测量启动值、返回值及其动作时间。

（3）中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。

（4）重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。

（5）差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

（6）其他各种非常见继电器。
