直流高压发生器面板功能介绍

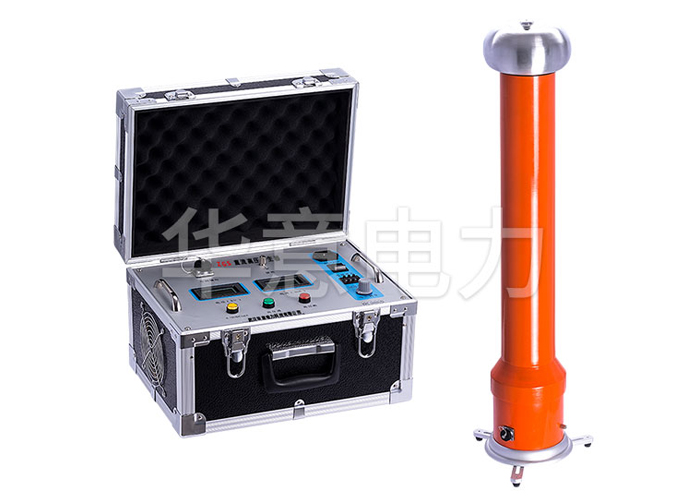

生产的ZGS系列直流高压发生器采用了新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。

接地端子：主机接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。

数显电流表：数字显示直流高压输出电流。

高压断按钮（红灯）：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红灯亮，高压回路切断。

电源开关：向上按，电源接通，红灯亮，反之为关断。

电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。

0.75UDC1mA按钮（黄灯）：此功能是专门为氧化锌避雷器快速测量0.75UDC1mA用。绿灯亮时有效，按下黄色按钮后黄灯亮，输出高压降至原来的75%，并保持此状态。按下红色按钮，黄灯、绿灯均灭，高压切断并退出0.75倍状态。

高压通按钮（绿灯）：高压接通按钮、高压指示绿灯亮。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。注意此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，红绿灯均亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。

数显电压表：数字显示直流高压输出电压。

电源插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带3A保险管。)

过压整定拨盘：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。

中频输出接口：用于主机与倍压筒部分的联接。
