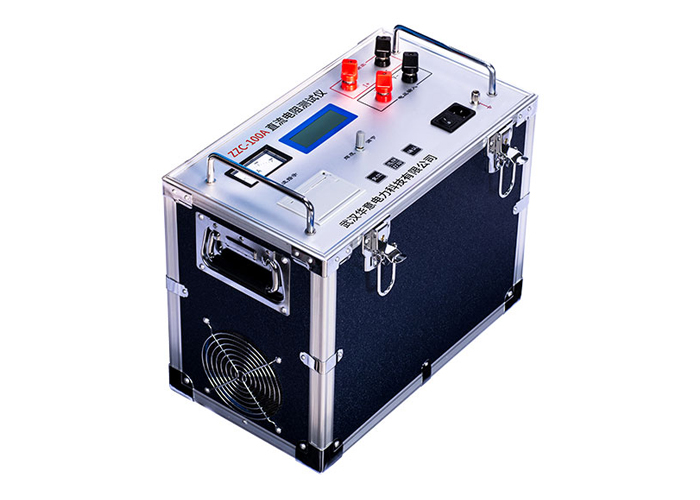

直流电阻测试仪要怎么测量

直流电阻测验仪的丈量方法：

丈量直流电阻是变压器实验中的一个重要项目。经过丈量，能够检查出设备的导电回路有无接触不良、焊接不良、线圈毛病及接线过错等缺点。在中、小型变压器的实际丈量中，大多选用直流电桥法，当被试线圈的电阻值在1欧以上的一般用单臂电桥丈量，1欧以下的则用双臂电桥丈量。在运用双臂电桥接线时，电桥的电位桩头要接近被测电阻，电流桩头要接在电位桩头的上面。丈量前，应先估量被测线圈的电阻值，将电桥倍率选钮置于适当位置，将非被测线圈短路并接地，然后打开电源开关充电，待充足电后按下检流计开关，迅速调理丈量臂，使检流计指针向检流计刻度中心的零位线方向移动，进行微调，待指针平稳停在零位上时记录电阻值，此时，被测线圈电阻值＝倍率数×丈量臂电阻值。丈量完毕，先开放检流计按钮，再放开电源开关。
直流电阻测验仪产品特性：
◆ 运用本仪器前一定要认真阅览本手册。
◆ 仪器的操作者应具有一般电气设备或仪器的运用常识。
◆ 直流电阻测验仪户表里均可运用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所运用。
◆ 外表应避免剧烈振动。
◆ 对仪器的维修、护理和调整应由专业人员进行。
◆ 测验完毕后先封闭电源，再撤除测验线。
◆ 丈量无载调压变压器，一定要等放电指示中止后，切换档位。
◆ 在测验过程中，禁止移动测验夹和供电线路。

在直流电阻测验仪的丈量过程中，除要严格遵守电气安全规程和设备实验规程外，还要特别注意：
1、在线圈温度安稳的情况下进行丈量，要求变压器油箱上、下部的温度之差不超过3℃；
2、因为变压器线圈存有电感，丈量时的充电电流不太安稳，一定要在电流安稳后再计数，必要时需采取缩短充电时刻的办法；
3、尽量削减实验回路中的导线接触电阻，运行中的变压器分接头常受油膜等污物的影响使其接触不良，一般需切换数次后再丈量，避免造成判别过错。
