继电保护测试仪操作规程？

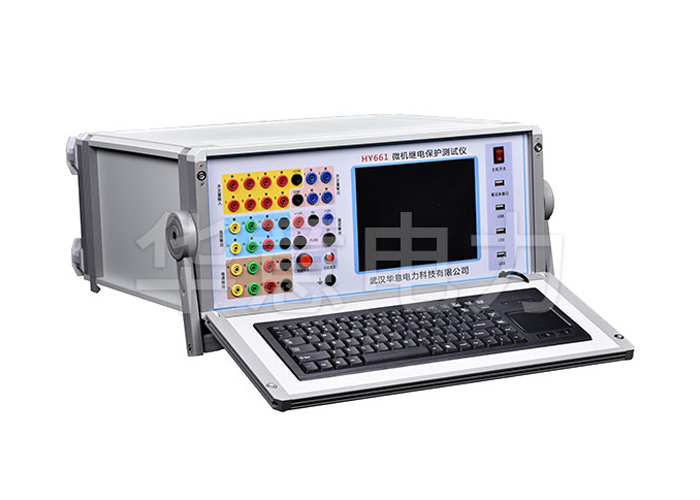

HY661列继电保护测试仪是一体化设计测试仪，测试仪内置工控机和嵌入式WinXP操作系统，测试仪人机对话、显示及所有操作通过嵌入机一体化即可完成，不必外接PC机，广泛应用于发电厂、变电站、保护生产厂家、电气化铁路、电力培训院校。
主要特点：

4/6路电压（0~125V AC）、3/6电流（0~30A AC）同时输出（型号不同，输出路数不同），且幅值、相位、频率完全独立调节；

MEJBS列继电保护测试仪采用PowerPC+FPGA平台设计，运算速度快，传输频带宽，12路通道同时叠加10个谐波分量的情况下，仍能保持每周波1000点的输出能，具有很好的暂态响应速度和幅频特性；

采用新型开关电源模块结合高保真模块式线性功放，既保证小信号精度高，波形精致平滑，又保持仪器轻巧，携带方便；

MEJBS列继电保护测试仪测试功能全面，提供递变、状态序列、定值校验（过流、零序、距离等）、差动保护、低周减载、同期、系统振荡、整组试验、工频变化量、2~20次谐波试验等测试功能，人机交互界面友好，自动生成试验报告，可导出Word保存编辑；

提供短路故障模型自动计算、合闸角控制、非周期分量衰减时间常数等功能；

提供各类阻抗边界搜索、反时限特性搜索、主变/母差/发电机/发变组差动比例曲线搜索、铁路牵引变差动比例曲线搜索等可

化动态图型测试功能，软件对扫描程序进行优化，耗时短，精度高；

内置GPS模块，可实现双机同步测试，可进行光纤纵联差动保护试验；

内置辅助直流输出，110V/220V可切换，可为保护装置供电；

内置工控机，可单机操作或外联PC操作，操作软件一致；

HY661列继电保护测试仪散热结构设计合理，硬件保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能。
