串联谐振的部件作用

XZB-D便携式电缆耐压试验装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。便携式电缆耐压试验装置由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

串联谐振部件作用

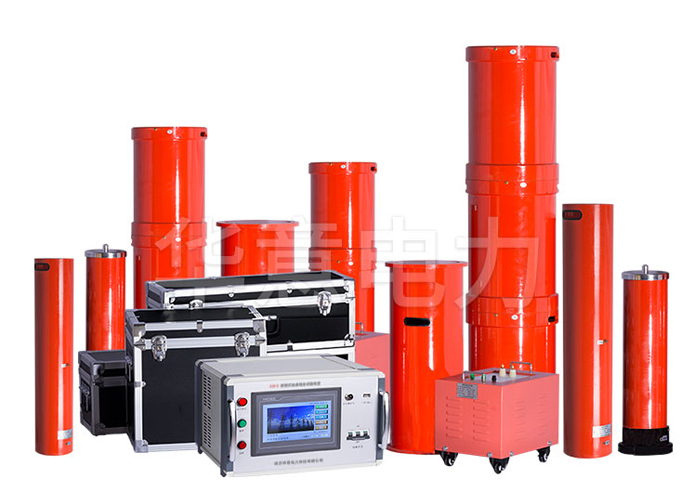

　　组成部件：由变频电源、励磁变压器、高压电抗器和电容分压器组成。
　　1.变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体
　　2.励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压
　　3.高压电抗器：与容性试品发生串联谐振
　　4.分压器：测量调节器上的高压电压值和低压
串联谐振应用
　　　　串联谐振广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

便携式变频串联谐振装置主要用于以下方面：
　　1、6kV-500kV高压交联电缆的交流耐压试验
　　2、发电机的交流耐压试验
　　3、GIS和SF6开关的交流耐压试验
　　4、6kV-500kV变压器的工频耐压试验
　　5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
