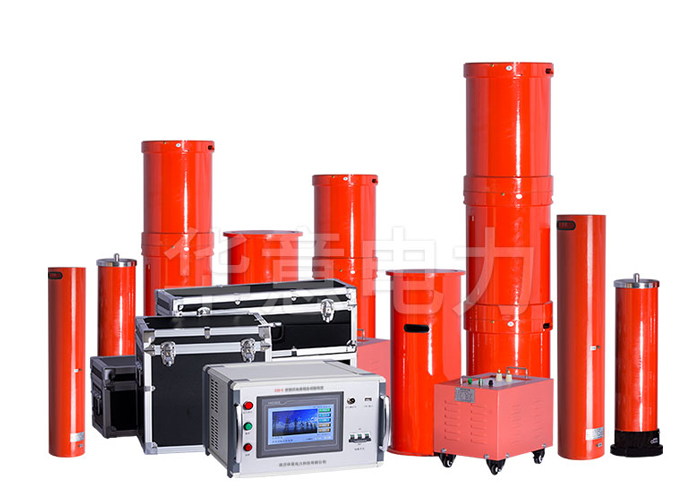

串联谐振耐压测试仪七条影响因素

串联谐振（也叫串联变频谐振）的影响如下

1、在谐振条件下，XL = XC，电路的阻抗最小，并减小到电路的电阻。即Zr = R

2、在谐振条件下，由于电路的阻抗最小，所以电路中的电流最大。即Ir = V / Zr = V / R

3、因此，由于谐振电流Ir的值最大，因此电路消耗的功率也最大。即Pr = I 2 Rr

4、在谐振条件下，电路汲取的电流非常大，或者可以说汲取了最大电流。因此，电感Lie （V L = IX L = I x2πfrL）和电容Cie（V C = IX C = I x I /2πfrC）两端的电压降也将非常大。

5、高压引线的影响

当进行单台电气设备的交流耐压试验时，由于试验产品的电容量小，高压导线对试验的影响很小，室外配电设备整体进行交流耐压试验时，设备的安装高度随电压等级的升高而增大，电压越高，高压引线越长，一般地，高电压引线长，提高了电晕损耗，增加了电路的等效电阻。杂散电容形成的杂散电容与被测电容并联，电路的谐振频率降低，使q值降低。同时，周围电磁场的干扰增大，使得q值减小，因此，在进行高压级电气设备的交流耐压试验时，应尽可能使用波纹管的高压引线。
6、天气的影响

在高湿度条件下，引线的电晕损耗大大增加，周围电磁场的干扰增大，使q值减小。 当电路温度高时，电路的等效电阻大大增加，从而降低Q值。
7、试验时间的影响

随着试验时间的延长，设备受热，等效电阻增大，q值也呈下降趋势，这种现象在大热天非常显著，设备通常需要30分钟的休息才能继续使用。

在电源系统中，在谐振条件下，电路的电感和电容组件（例如断路器，电抗器等）上会积聚过多电压，可能会造成损坏。因此，避免了电力系统中的串联谐振条件。但是，在某些电子设备中，例如收音机和电视接收机的天线电路，调谐电路等。串联谐振条件用于增加所需频率（fr）的信号电压和电流。
