智能回路电阻测试仪如何使用

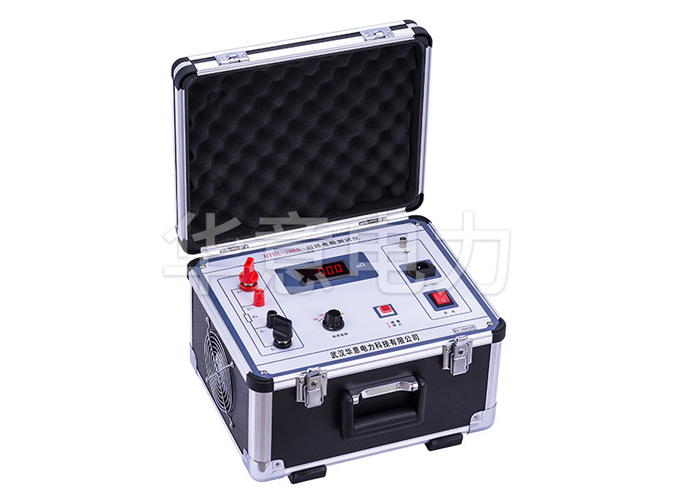

HLY系列回路电阻测试仪使用方法：

测量接线图

      测量时的接线原理图如图所示，本测试仪配备的测试夹可同时完成100A/200A电流输出和监测输出电压的双重功能。测试线上的粗线为电流输出线，可向被试品提供100A/200A直流电流；测试线上的细线为测量输入线，可将被试品两端的电压送入测量仪，从而转换成电阻值显示出来。由于测量的是微电阻值，为使测量准确，必须特别注意：测试夹的位置必须尽量靠近被试品的测量点，并将被试品夹紧，这样，测量出来的值才可靠。

测量步骤

1.将测试线与仪器接好，夹好被试品。

2.连接好地线（也可将接地线夹子夹住箱子提手金属部分）。

3.插上220V电源，打开电源开关，正确输入测试时长。

4.正确选择测试电流档位。

5.如果测量电流达不到100A/200A，或者为零，则应检查所接回路接通状态是否良好。

6.如果一次测量时间太长，电源过热，会进行自动保护。可将电源关闭一段时间（约10--20分钟），使电源冷却，方可重新使用。

7.一次测量完毕机器显示测试结果，此时按打印键打印，按测试键重测。

8.必须在开始测试前选择测试电流档位！ （带电流选择机型）

9.两次测试时间间隔不小于30秒。

10.建议测试三次取平均值（由于表面油污或接触不良等导致测试值偏差）。

11、如正在测试过程中电流线断开，则仪器自动识别后，关断电流输出控制，并提示‘请检查线路’。
