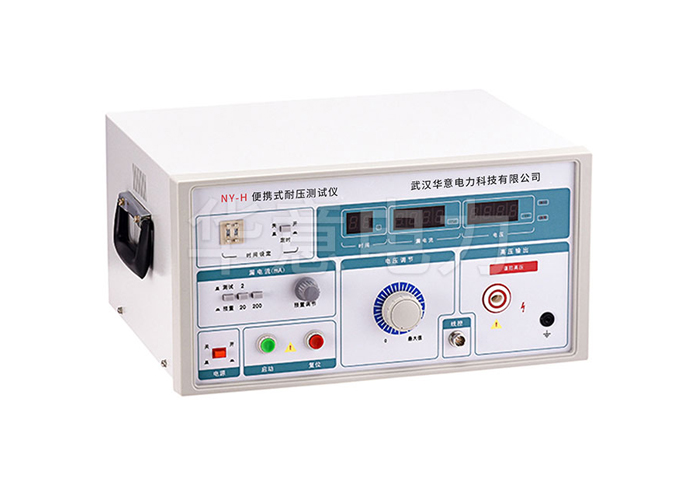

NY-H 便携式耐压测试仪常见故障与排除方法

 华意电力是一家专业研发生产便携式耐压测试仪的厂家，华意电力生产的便携式耐压测试仪在行业内都广受好评，以打造最具权威的“便携式耐压测试仪“高压设备供应商而努力。华意电力便携式耐压测试仪是一种测试电子元器件、电线电缆和电子设备等电器产品耐压性能的测量仪器。适用于各种电机、电器、仪器仪表和家用电器、强电系统的安全耐压和漏电流的测试。便携式耐压测试仪的交流测试电压通过升压变压器产生，电压的调整由调压器实现。

输出电压经分压和整流后，送电压表指示。测试电流先由电阻采样，再经二极管整流为对应的电压，一路送电流表指示，另一路经A/D转换器送微处理器与漏电流设定值比较，从而实现过流报警控制。便携式耐压测试仪适用于各种电机、电器、仪器仪表和家用电器，以及强电系统的安全耐压和漏电流的测试。该仪器操作方便，安全可靠，性能良好，维修方便，是符合GB4706.1《家用和类似用途电器安全通用要求》和GB9706.1《医用电气安全通用要求》及GB4943、GB4793等国家标准中相关条款的试验要求所需的测试设备。

便携式耐压测试仪常见故障与排除方法：

1、开机无电源指示，显示器不亮

①请检查供电电源是否正常，若不正常请检查是否有 220V，且是否符合仪器正常使用范围。

②请检查保险管是否损坏，若保险丝损坏，请更换同型号保险管。

③请检查电源变压器是否有输出，若没有输出，请更换电源变压器。

④请检查稳压器LM7812是否损坏，若已损坏请更换 LM7812。

2、开机报警

①请检查漏电流开关板上采样电阻是否损坏，若损坏，请更换对应档的采样电阻。

②请检查 LM324 是否有损坏，若已经损坏，请更换 LM324。

3、开机就有电压指示

①请检查可控硅是否损坏，若已经损坏，请更换同规格可控硅。

②请检查MOC3061是否损坏，若已经损坏，请更换MOC3061。

4、开机就处于测试状态

①请检查NE556是否损坏，若已损坏，请更换NE556。

②请检查启动按钮是否损坏，若已经损坏，请更换启动按钮。

5、仪器启动，复位失灵

①请检查NE556是否损坏，若已损坏，请更换NE556。

②请检查启动、复位按钮是否损坏，若已经损坏，请更换启动、复位按钮。

6、开机按下启动键后，测量灯亮，但无电压指示

①请检查高压变压器是否损坏，若已经损坏，请更换高压变压器。

②请检查电压表头是否损坏，若已经损坏，请更换电压表头。

7、漏电流无指示

①请检查220Ω/6W电阻是否损坏，若已经损坏，请更换220Ω/6W电阻。

②请检查LM324是否损坏，若已经损坏，请更换LM324。
