直流高压发生器的工作原理
发布时间:2019-12-30 09:22:53
浏览次数:3325

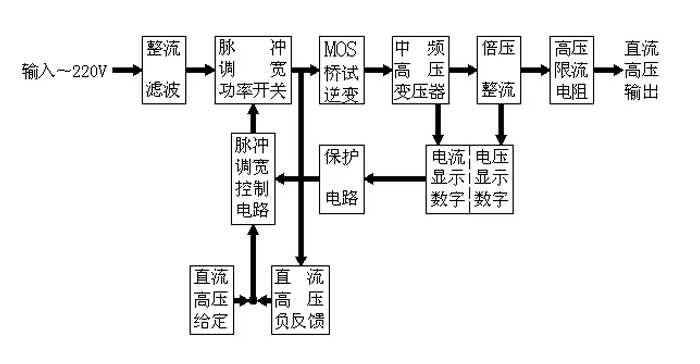

直流高压发生器的工作原理图

电力工人在工作中经常需要使用直流高压发生器来对高压电力设备进行升压工作。如果他们了解直流高压发生器的工作原理,他们将更方便地使用设备。那么直流高压发生器是如何工作的呢?这里有一个简短的介绍。

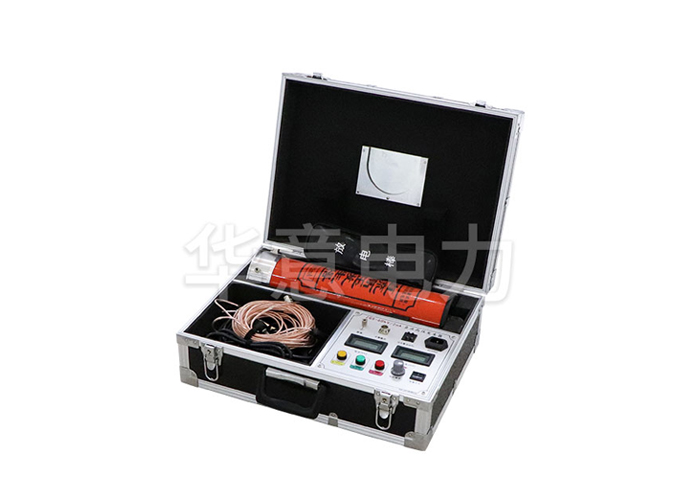

控制箱的接地端子与电压倍增器管的接地端子和供试品接地端子在一个点连接,然后与接地网连接。
2:IF和测量电缆快速连接插座
用于机箱和双电压组件之间的连接。连接时,只需顺时针转动电缆插头即可。断开连接时,只需逆时针转动电缆插头即可。

3:电压整定拨开关
用于整定过电压保护值。拨码开关显示单位为千伏,设定值为试验电压的1.1倍。电源输入插座:将随机配置的电源线连接到电源输入插座上。(220伏(+10%)交流电,插座中有安全管。)
4:数字显示电压表
数字显示直流高压输出电压。数字安培计:数字显示,直流高压输出电流。电源开关:按前面,电源,红灯。它的关闭。
5:灯光按钮
此功能用于快速测量0.75 UDC1mA的氧化锌避雷器。绿灯亮了它就能工作了。按下黄色按钮,黄灯亮,输出高压降到0.75%,保持状态。按下红色按钮,黄灯,绿灯熄灭,高压切断,出口0.75次。
6:绿灯按钮
按钮高压,高压指示灯。在红灯下,按下绿色按钮后,绿灯熄灭,表示高压电路开启,电压可以增加。该按钮仅在电压调节电位计归零时有效。如果按下绿色按钮,绿灯仍然亮,但红灯指示灯绿灯亮,表示内部保护电路正在工作。
7:红灯按钮
红灯亮,表示电源已在高压下接通。按下绿灯处的红色按钮关闭绿灯并关闭高压电路。
