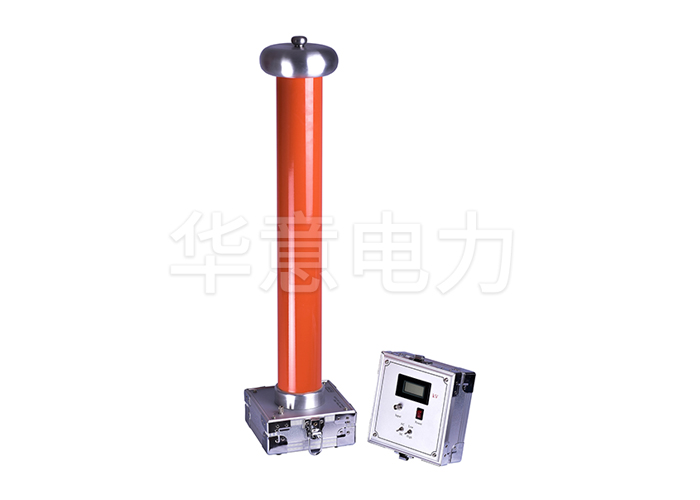

交直流分压器使用方法及注意事项
发布时间:2020-01-03 08:47:37
浏览次数:3091
交直流分压器使用方法:
1.将标准分压器接地端安全接地。
2.将高压线接在均压球上方,用接线螺旋栓将高压线拧紧。
3.将仪表底座上的输入端插入分压器测量端,因为是电阻式分压器,故应将钮子开关切换到“DC" 档,(无交流测量功能,钮子开关切换到“AC"档时无效)。
4.所测电压为小于200kV时选择“LOW"档,当超过200kV时请选择“HIGH"档,从而获取更高精度的测试值。打开“Power"开关,选择合适档位,此时分压器上将显示“00.00"或“000.0",此时即可开始测量。
5.测试完毕后,首先切断高压,等分压器上读数为“00.00" 或“000.0"时,方才进入现场(测量完毕后应先对被试验品放电,待分压器上的电压为零时才能进入现场)。
6.在测量直流时,若有滤波电容,应先对滤波电容充分放电,使分压器指示的读数为“0.000"时,才可以做其他的操作。在使用和保养中,均应注意分压器表面的清洁,防止污秽,本仪器应置于干燥处,妥善保管。
7.与示波器接口兼容,若需要显示电压波形,只需要将分压器直接接示波器即可。

交直流分压器注意事项:
1.使用中,100KV以下分压器周围2米内不得有杂物,(150KV-200KV分压器为3米,300KV分压器为5-6米)仪表与分压器、人员应按照电力行业标准中数字高压表的操作规程来确定距离,我公司建议至少保持在5-6米的安全操作距离。坚持轻拿轻放原则,切不可碰撞,挤压等。
2.该分压器应该放在干燥的空气中,使用完毕后应将放回铝合金机箱中,以免受潮。
3.当听到有较明显的放电声音时,说明标准分压器可能受潮了,应该有干燥吹风机至上而下吹1-2分钟。
