直流电阻测试仪测试注意点
发布时间:2020-01-03 09:01:00
浏览次数:2712

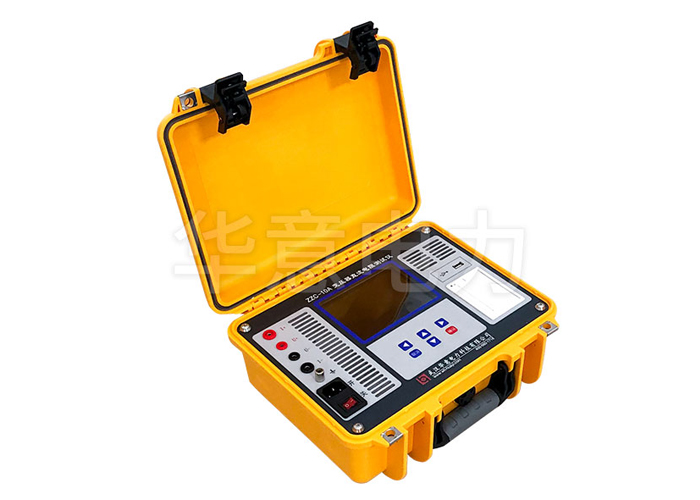

直流电阻测试仪又叫变压器直流电阻测试仪,是用于测试变压器内电阻的专用测试仪器,可快速有效的发现变压器内线圈是否存在缺陷和运行隐患。直流电阻测试仪作为一种专用测试仪器,其使用方法需严格按照说明书操作。武汉华超电子仪器设备有限公司作为专业的直流电阻测试仪生产厂家,以专业的知识告诉您直流电阻测试仪怎么用。
1.接线。接线方法大体说来有两种:直接接线和助磁法接线。
直接接线
直接接线是用专用电缆将被测试品与本机测试线接线柱牢固相连,同时把地线接好。
助磁法接线
助磁法接线适用于Y(N)-d-11联接组别,常见接线方法有:测量低压Rac的接线方法、测量低压Rba的接线方法、测量低压Rcb的接线方法。

2.选择电流。打开电源开关,显示屏上会显示最大电流值50A,通过选择键为被试品选择预置电流,选择范围为:5A、10A、20A、50A。
3.测试。确认好合适电流就可开始测试,确认后电流后显示屏上会显示“正在充电”,随后变成“正在测试”,最后显示电阻值,测试完成。
4.测试完成后拆线。测试完成后需按“复位”键,此时电源线和绕组断开,放电,音响报警,显示屏恢复初始状态,电流表归零。下次测量变压器直流电阻如上方法操作即可。
