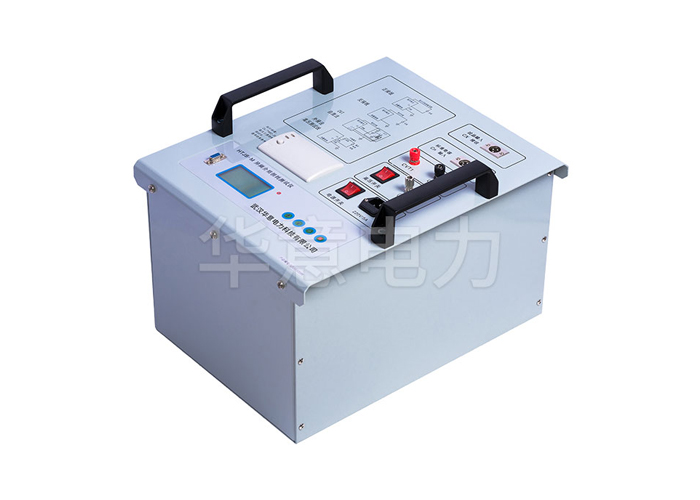

JS-M 异频介质损耗测试仪产品技术要求

异频全自动介质损耗仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损 正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高 稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。

一）、产品主要特点：

    1.  超大液晶中文显示     仪器配备了大屏幕（105mm×65mm）中文菜单界面，屏显分为左右两部分，左边为功能菜单区，右边为相关状态信息提示，每一步都非常清楚，操作人员不需要专业培训就能使用。一次操作，微机自动完成全过程的测量，是目前非常理想的介损测量设备。

   2.  海量存储数据     仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出；

   3.  科学先进的数据管理     仪器数据可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。

   4. 多种测试模式     仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于10kV）介质损耗。

   5. CVT测试一步到位     该仪器还可以测试全密封的CVT（电容式电压互感器）C1、C2的介损和电容量，实现了C1、C2的同时测试。该仪器还可以测试CVT变比和电压角差。

   6. 高速采样信号     仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。

   7. 多重保护安全可靠     仪器具备输入电压波动、输出短路、过压、过流、温度等多重保护措施，保证了仪器安全、可靠。仪器还具备接地检测功能，确保不接地设备不允许升压。

二）、主要技术参数：

   1、测量范围：电容值：4～60000pF；介损值：0～100%

    2、最大误差：电容精度：±(1.0%×读数±1 pF)

                          介损精度：±(1.0%×读数±0.04%)

    3、分辨率：电容分辨率：最小可分辨0.001pF

                       介损分辨率：最小可分辨0.001%

    4、高压输出：0.5～10kV,45Hz和55Hz，电流输出 ≤200mA

    5、低压输出：输出电压3～50V；输出电流3～30A

    6、供电电源：AC 220V ±10%，50Hz或发电机供电

    7、工作环境：环境温度：0～40℃；

                          环境湿度：≤ 90%RH，不结露

    8、外形尺寸：465×350×360mm3

    9、重 量：27.6kg
