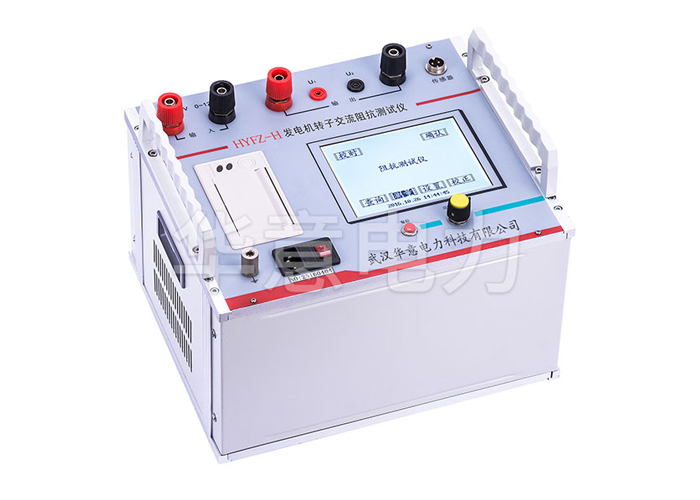

HYFZ-H 发电机转子交流阻抗测试仪操作方法

1、键盘使用方法

“OK”键选择当前的输入，“取消”可以消除刚才的错误输入，“↑”“↓”“←”“→”则可以方便的实现光标的移动。“切换”键为备用键。键盘的下方为0~9的数据键，在数据输入时，通过这些数字键可以方便的输入数据。

2、主界面介绍

1) 自动测试：在该测试项中可以进行按预定设置的自动交流阻抗测试。

2) 手动测试：在该测试项中可以进行手动交流阻抗测试。

3) 数据浏览：对存储的数据进行浏览，删除等管理。

4) 系统设置：设置当前的系统时间。

5) 厂家设置：该功能为厂家生产调试用。

3、自动测试试验介绍

1) 接通仪器工作电源，打开电源开关，待仪器复位后进入如图1所示的界面图，按“↑”“↓”键选择“自动测试”，然后按“OK”即可进入如图3所示的“自动测试参数设置”界面，该界面右侧为试验的接线图。

1.1设备编号――是用于区分不同设备、不同试验性质、次数。以便于在历史数据中查找和技术管理。

1.2电压步长――是指在以电压为基准进行各参数数据采集时，每次采集数据之间间隔电压数字的大小，范围（5——50V）。

1.3最大电压――是指试验中需要测试的最大电压值，范围（0--600V），其设定值的1.1倍为仪器默认的过压保护动作值。

1.4最大电流――是指试验中需要测试的最大电流值，范围（0--120A），其设定值的1.1倍为仪器默认的过流保护动作值。

2) 按照界面中的接线图连接调压器、仪器和被测的转子绕组。

注意：接线过程一定按照仪器所示接线，否侧有可能出现烧毁仪器或其他设备！

3) 根据试验需要将以上参数设置好，移动光标选择“开始试验”后即可“自动测试”界面。

此界面的最上部显示当前的电压频率，中间为主显示区，显示已经捕捉到的数据记录，最下方为当前电压、电流的实时值。在此界面下调节调压器升压仪器将自动采集、显示所有参数在各测试点的测量数值。直至到最大设定电压值，仪器蜂鸣器发出提示音，提示数据测量完毕。此时应迅速将调压器回零。

注意：当出现误操作使输出电压或电流有一项超过设定最大值的1.1倍时，仪器将提示过压信息，此时应立即降压并注意当前电压值是否在被试品承受范围内。

4) 测试完毕后仪器界面将切换到如图5所示“自动测试结果”界面。

在当前界面中按键盘上的“↑”“↓”键可以遍历测量结果，按“保存”可以将当前测试结果保存到仪器的存储器中便于以后查阅，按“打印”可以将当前试验结果通过面板打印机打出，按“曲线”键后仪器将根据所测数据绘制出如图6所示“电压电流关系”曲线图。

注意：本仪器可以显示50组测试结果，若测试结果超过50组，仪器只记录前50组数据。
