避雷器带电测试仪使用说明

    避雷器带电测试仪是用于氧化锌[MOA] 泄漏电流的测量分析。主要是用于测量阻性电流，从而分析氧化锌老化和受潮的程度。

现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。也可用于实验室做出厂和验收试验。配有RS-232通信接口，可将数据上传至计算机处理。

1. 带电测试

电流采集接线如图2所示，电流采集点为放电计数器上端引线，地线可以在系统的任一个接地点一点接入仪器面板接地柱。

电压取样，从系统电压互感器的计量端子取三相电压信号，此电压信号经过配套的V/I变换有源传感器，以有线或无线的方式接入仪器参考电压信号通道，作为参考电压信号。

2. 离线测试：

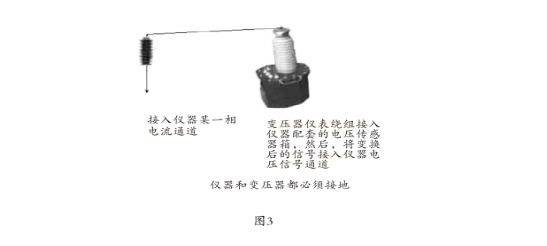

试验线路如图3所示。

“变压器仪表端”指试验变压器的仪表绕组，此电压信号经过配套的V/I变换有源传感器接入仪器参考电压信号通道，作为参考电压信号。

单相试验时，电压信号接入A相，电流信号也要对应接入A通道。

2.2 操作步骤介绍

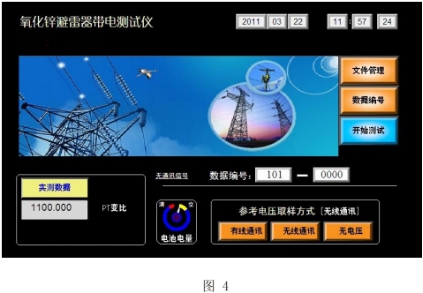

仪器开机后的界面，如图4和如图5所示。图4是“无线通讯”和“有线通讯”模式下的显示界面。区别是：“无线通讯”和“有线通讯”模式下，左下角显示PT变化；“无电压”模式下，显示系统线电压和移相角度。

操作菜单介绍如下：

文件管理：存储数据搜索、查阅、打印、删除（格式化）。

数据编号：输入一个易于识别的编号，便于数据记录的识别、存储和管理。

开始测试：进入到测试界面。

实测模式/干扰演算：实际测量数据指标/实际测试指进行消除相间干扰演算。

电池电量：实时监测内部电池的容量状况。

有线通讯、无线通讯、无电源：选择参考电压的取样方式。

（一） 数据编号

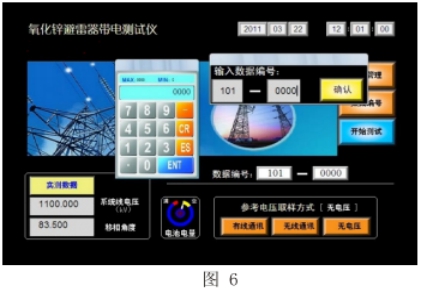

    点击屏幕上“数据编号”菜单，弹出如图6所示的输入界面，点击编号显示方框，将弹出软键盘，输入数据即可。

（二） 文件管理

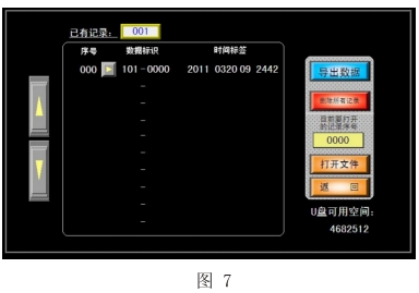

点击屏幕上“文件管理”菜单，弹出如图7所示的界面。

   图中：

1. 已有记录：告知保存数据的组数。

2. 序号：记录保存的顺序号。

3. 数据标识：试验时的数据记录标识符。

4. 时间标签：试验时的年、月、日、时、分、秒。

5. 数据记录数大于10时，左边的箭头可上、下反、翻页。

6. 删除已有记录：相当于内部存储空间的格式化。

7. “序号”和“数据标识”之间的箭头，选中后，“打开文件”的上面会出现被选中的记录号，点击“打开文件”，将显示选中记录的数据内容，并可以打印输出。如图8所示。

8. “导出文件”是将仪器内部保存的数据一次性全部导出，导出的文件在U盘的根目录下。插入U盘时，屏幕可能会弹出升级界面，此时可以选中“cancel”，也可以等待10s，等其自动消失。导出数据时，U盘灯会闪烁，停止闪烁时，表明导出数据完成，可以拔出U盘。

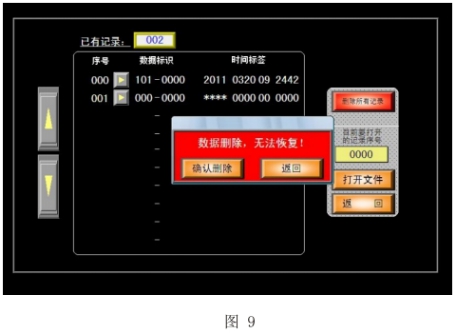

图9是“删除文件”（相当于格式花）的界面，仪器不支持一条一条记录的删除，一次性删除所有记录。因此，操作要谨慎。

（三） 开始测试

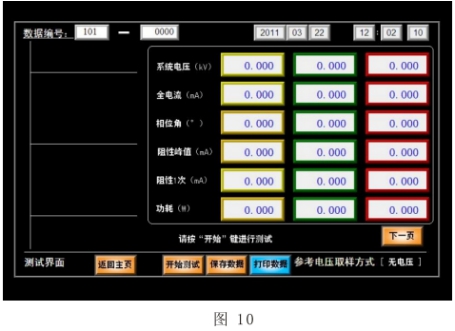

本菜单是测试功能菜单，点击此菜单后进入如图10所示的测试界面。在此界面点击“开始测试”，进入测试过程，测试完成后，数据和波形就能显示。

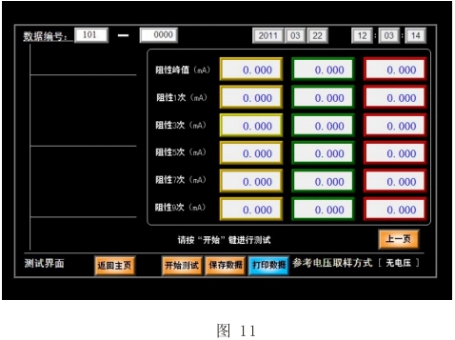

试验完成后，如果想进一步观察其他数据，可点击“下一页”，图11是阻性电流各成分的显示界面。

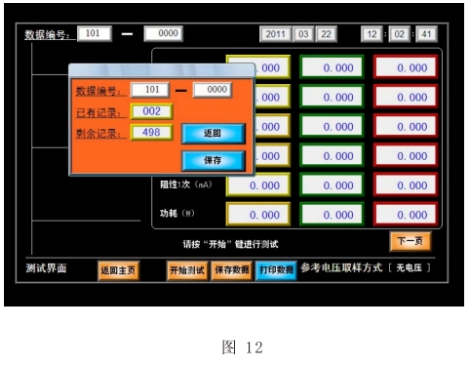

图12是保存数据的界面。
