接地电阻测试仪接地注意事项

接地电阻测试仪接地注意事项

1. 开机后电源指示灯和显示器都不亮。

电源插座里面保险丝与接触弹簧片接触不良。更换保险丝或保险丝座。

电源变压器次级 AC9V 到主板插座松脱。更换插紧。

测 7805输出应为 5V，如果无电压或电压太低就检查相关的整流管、电解电容器和三端稳压器。

2. 无电流。

 测试线与大鳄鱼夹焊接处脱焊，接触不良或者测试线断线，以及“A”，   “a”，“B”，“b”插座松脱、断裂，插座里面连线与插座螺丝未旋紧。

“测量”开关损坏，更换开关。

可控硅板上（小板子）继电器 HG4130 损坏，调换相应的元件。

3. 开机“过电流”灯亮。

     把调节电流旋钮回到零点，再按动“复位”键。

4. 如果因干扰严重或操作不当使仪器的“启动” ，“复位”等键不工作，可按动“电源”开关，关掉电源，重新开机，仪器即可正常工作。

5.如以上故障仍无法排除或有其它故障，请与本公司联系。

6.测量值误差大，请检查补偿值是否设定正确。

3.2校准

1. 所需设备

   0.5级交流电流表、100W标准电阻（1％）

2. 测试电流的校准

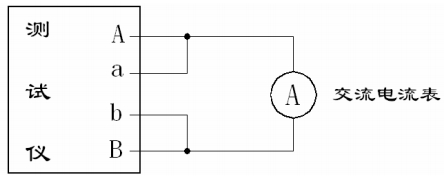

图 6   测试电流接线

如图 6 接线，仪器在测试状态下，观察仪器电流显示值（Ix）与交流电流表上的显示电流（Is），按下式计算相对误差应符合表 1 中测试电流基本误差要求。

3. 接地电阻值的校准

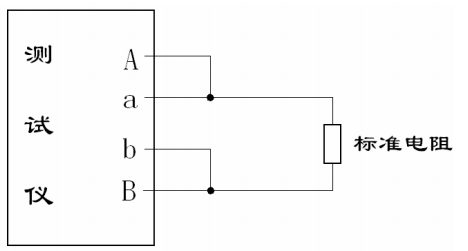

图 7   接地电阻接线

如图 7 接线，仪器在测试状态下，观察仪器接地电阻的显示值（Rx）和标准电阻的标准值（Rs），按下式计算相对误差应符合表 1中接地电阻（测量范围）基本误差要求。

3.3保养和维护

1. DER2572 接地电阻测试仪需定期维护和保养，则可延长仪器寿命。

2. 清理保养仪器时，务必关掉电源开关。

3. 仪器电源线、测试线和端子，若有损坏，请及时更换同等规格尺寸的零部件。

3.4装箱清单

3.5其他

1. 产品应保存在室内保持其环境温度0℃～40℃，相当湿度不超过80﹪，且在空气中含有足以引起腐蚀的有害物质。

2. 测试仪在使用、搬运、存放时应避免强烈震动。

3. 测试仪和附件自制造厂发货日起12月内，当用户在完全遵守使用说明书中所规定的使用规则，且原出厂封印仍完整的条件下，发现测试仪不能正常使用时，则制造厂应负责免费给予更换或修理。

4. 制造厂有权对测试仪进行更改恕不另行通知。
