电缆识别仪是我司根据电力行业的需要而研制的一种专用仪器。中试高测电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确（方向及幅度的双重判别）、快速、操作简单、应用范围广等特点。是目前国内同类仪器中技术最先进、性能最优越的新型仪器。
电缆识别仪由信号发生器和接收识别钳及指示表三部分组成，用接收识别钳信号检测器时其它电缆线上检测到的信号则要小很多且方向相反，通过电表指示幅度及方向，很容易判定被测电缆。
电缆识别仪的使用方法
1. 主机准备
连接：
（1）在进行测试工作之前，将被测电缆断电，其周围环境应处于安全状态。
（2）发生器与被测电缆相连，红色夹子与被识别电缆的一根芯线或几根芯线連到一起。将黑色夹子与地钉相連。
（3）将电缆远端的芯线与地钉相連。
（4）将电缆两端的铠装与地线断开。
（5）将电源线插入电源插座。
开机：
（1）打开主机电源开关，对主机供电。
（2）主机开始间断向电缆发出脉动直流信号，输出脉动电流信号为30A左右。
2. 接收机准备
（1）缓慢调节灵敏度旋钮，使电表开始指示。
（2）注意传感器插入电缆的方向及接收机表头摆动幅度的大小。
2.2 测试
1.设置测试回路
为保证仪器的正常使用，应注意设置测试回路。
将红色输出插孔与要识别的电缆的芯线相连，将黑色输出插孔与地相连，将电缆芯线在远端与地相连。如图3所示

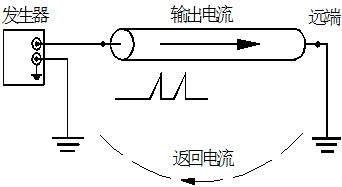

图3 基本电路
输出电流在电缆线中沿箭头方向流向远端，通过大地返回发生器，将被识别电缆的所有芯线连到一起，能得到较清楚的信号。
2.仪器校准
校准接收机时，要在始端处用传感器卡住电缆（接近发生器），箭头指向电流方向，即指向电缆远端，然后在需要检测处用相同的接收灵敏度进行检测，用传感器将每一根电缆都卡一遍，箭头方向指向电缆远端，当卡住需要识别的电缆时，接收机表头显示读数为4-6格，且向右偏摆。
所有其它电缆要么没有读数，要么读数极小且电流方向相反，即向左偏摆。
3.测试实例
实例1
由于电缆屏蔽层通常与地相连，如果电缆束中，其它电缆也接到公共地上，发生器上黑色输出插孔可連到公共地上，返回电流在几根电缆屏蔽层进行分配，将返回电流分成许多支流，意味着被识别电缆的差值电流较大，有用信号较清楚， “差值”的意思是输出电流和其分得的返回电流在同一通道内。如图4所示，图4中有5根电缆，4号电缆是我们需要识别的，要识别的电缆中“输出电流”为20A。假设返回电流在所有电缆的屏蔽层中平均分配，在要测的电缆中应有4A的返回电流，要识别的电缆中的差值为：20A（输出）－4A（返回）＝16A（差值）

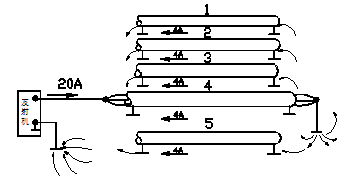

图4 返回电流的分配
实例2
如果被测电缆的屏蔽层从系统地中断开，其差值将会得到改进，在该电缆的屏蔽层中，没有返回电流。如图5所示

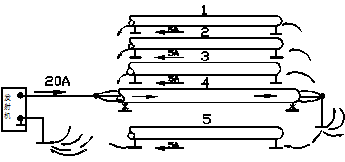

图5 差值场
图5中有5根电缆，4号电缆是我们需要的电缆，要识别的电缆中“输出电流”为20A。由于电缆屏蔽层与地断开，在其余4根电缆中分得的返回电流为：20A/4＝5A，要识别电缆的电流差值为：20A－0＝20A
实例3
用作返回电路的屏蔽层数量越少，从差值法中得到的读数越小，极限情况是仅有两根电缆的情况。如图6所示

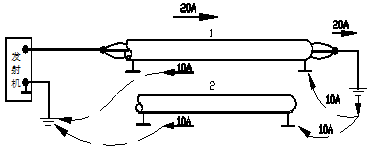

图6 两根电缆的差值场
在图6中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A，返回电流在两根电缆的屏蔽层中分配，因此每根电缆的屏蔽层的返回电流为10A，产生的电流差为：20A－10A＝10A
将电缆屏蔽层从公共地上断开，改善发生器的接地状况，在电缆远端加一地钉，差值电流会得到改善。如图7所示

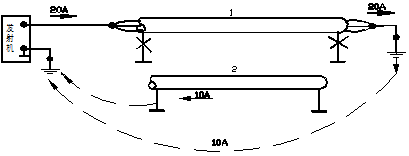

图7 将电缆屏蔽层与系统地断开
图7中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A，返回电流在2号电缆屏蔽层中为10A，产生的 值电流为：20A－0A＝20A
实例4
如果没有屏蔽层来构成返回电路，返回电路可通过地钉来实现，此时需要两个地钉，一个地钉在电流远端与电缆芯线相相连，另外一个与主机黑色输出插孔相连，如图8所示

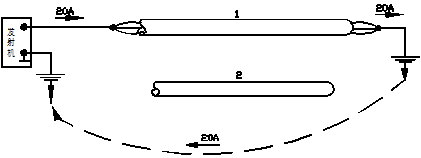

图8 通过地钉的回电路
图8中有两根电缆，1号电缆是我们要识别的电缆，要识别电缆的输出电流为20A，返回电流通过地钉经大地回到发生器。
为保证环路电阻的阻抗尽可能低，地钉与地之间要保证接触良好（将地钉附近的地方弄湿）。
警告：为确保人身安全，对已确定的电缆，在维修开锯前，一定要进行扎钉试扎试验。
注：电流流过电流夹钳标牌方向为正方向！
