指针式绝缘电阻表的原理

   华意电力是一家专业研发生产指针式绝缘电阻表的厂家，本公司生产的指针式绝缘电阻表在行业内都广受好评，以打造最具权威的“指针式绝缘电阻表“高压设备供应商而努力。

  测量绝缘电阻的基本测量方法是伏安法，即直接测量法。即给被测绝缘电阻施加直流电压，通过测量流过被测电阻的电流间接测量绝缘电阻。

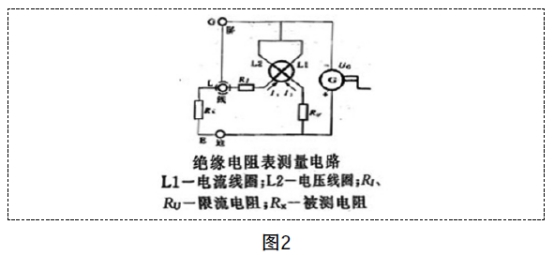

  如图2中所示：UG为直流高压电源，L1、L2为磁电系比率型测量机构的动圈。其中L1是电流线圈，串有限流电阻RI，在与外部被测绝缘电阻连接后再和直流高压源UG并联。L2是电压线圈，串联限流电阻RU后，直接与直流高压源UG并联。在L1、L2动圈内有较强磁性的磁极，其磁场因磁极形状不规则而分布不均匀，L1、L2动圈被固定在同一轴上围绕着磁极带着指针进行偏转。

绝缘电阻表的屏蔽

  绝缘电阻表的测量对象是数值很大的绝缘电阻，因此电阻表本身的绝缘电阻、接线端钮之间的表面的泄露电流、被测绝缘电阻表面泄露电流等都可能对测量结构产生影响。为了消除或减少这些影响，绝缘电阻表设置有独立的屏蔽，其作用是将电流测量机构同电源和机壳隔离。屏蔽实际上是一个包围着线路端钮L并与之绝缘的铜质圆环，它同电源和电流测量机构的公共端相连，并具有独立的端钮G。

绝缘电阻表的使用

绝缘电阻表主要技术参数和术语

(1)额定工作电压：绝缘电阻表测量绝缘电阻时，测量端钮处于开路状态下输出电压的标称值。

(2)测量范围：指标盘的指示范围，一般分为I、Ⅱ、Ⅲ三个区段，表盘刻度尺呈非线性分布，三个区域测量准确度不同。

(3)测量端钮：绝缘电阻表用来连接被测对象的接线端子，有线路端钮L、接地端钮E和屏蔽端钮G。

(4)端钮电压：绝缘电阻表线路端钮L和接地端钮E之间的电压。

(5)开路电压：绝缘电阻表测量端钮处于开路状态下输出电压值。

(6)中值电压：绝缘电阻表线路端钮L和接地端钮E连接中值电阻所测量的电压。

(7)中值电阻：绝缘电阻表标度尺几何中心附近分度线的电阻值。该电阻值取取最大分度线电阻值的2%的1、2、5或10的整数倍。

(8)发电机转速：手摇绝缘电阻表配置手摇发电机，一般转速值为120r/min。

(9)测量准确度等级：表盘标度尺Ⅱ区段的指示值所具有的准确度。

绝缘电阻表的维护和使用

(1)绝缘电阻表应存放在干燥清洁的环境中，不应有酸、碱和腐蚀性气体，如果接线端子接触面不清洁会造成端子漏电，引起额外漏电电流流入电流动圈，造成测量误差。

(2)绝缘电阻表内部的导流丝、动圈等结构都很精细，使用中应轻拿轻放，不应有剧烈振动，在运输中也应加强防震措施。

(3)绝缘电阻表有很多种，每种代表的电压范围和阻值范围均不同，使用前应根据被测电气设备的不同选用相应测量范围和电压范围的绝缘电阻表。

①测量范围的选择要适当，被测设备绝缘电阻的阻值与所选绝缘电阻表的测量范围不要相差太远，尽量避免读数时使用到表盘下限和上限刻度密集处，因为这些位置会使读数产生交大的误差。

②选用绝缘电阻表的电压范围时，绝缘电阻表电压一般应高于被测设备的额定电压，且注意不损坏被测设备。额定电压为500V以下的设备，宜选用500V或1000V的绝缘电阻表；额定电压为500V以上的设备，宜选用1000V或2500V的绝缘电阻表。如果选择的不合适,不仅会导致测量不准确，还甚至会损坏被试设备。

(4)绝缘电阻表使用前应先做初步检查，先将绝缘电阻表的线路端钮L和接地端钮E开路，摇动手柄到发电机
