快速直流电阻测试仪

  华意电力是一家专业研发生产直流电阻测试仪的厂家，本公司生产的直流电阻测试仪在行业内都广受好评，以打造最具权威的“直流电阻测试仪“高压设备供应商而努力。  直流电阻快速测试仪是测量电力变压器、大型电机、互感器等各种感性负载的直流电阻及低压开关接触电阻、电线电缆或焊缝接口电阻的理想仪器。

性能特点

1.测试速度快：本仪器最大输出充电电流可达1A，测量时能有效地补偿大电感设备电流惯性，加速了铁芯饱和，从而缩短了充电时间，提高了测试速度，比传统仪器单、双臂电桥快几百倍。

2.准确度高：本仪器除了采用先进的四端子测量法外，而且还采用先进的恒流电源技术，使得对感性负载充电电流保持在一个相对的稳定值，抗感能力稳定，抗干扰能力强，进而保证了测量准确度。并且采用国外进口优质元器件，测量结果准确度高，重复性好。

3.测量范围广：电阻测量范围为1μΩ～2KΩ，量程广。

4.交直流两用：本仪器内附可充电电池组，交直流供电，便携式设计，使用、携带方便。

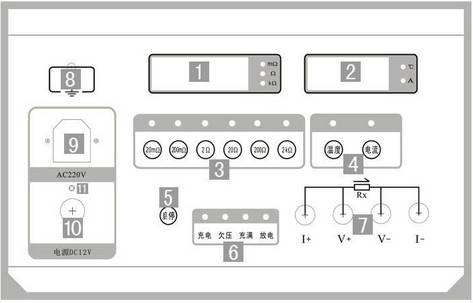

面板结构

1、电阻显示      2、温度/电流显示       3、电阻量程选择键       4、温度/电流选择

5、启停键          6、工作状态指示灯     7、测试连接线插孔       8、接地

9、220V电源插座

工作原理

  本仪器内有一个能产生直流电流的恒流源。在测量电阻时，恒流从I＋、I－端向被试品馈入恒流，该电流在被测体上产生相应的电压值，这一电压值在V＋、V－端取回本机，经放大后，直接用四位半LCD数字显示被试品的电阻值。

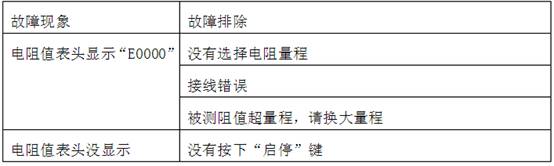

故障现象及排除

注意事项

1.仪器在使用完直流电源测试后，应及时对机内的电池进行充电维护。

2.在直流测试过程中，发现欠压指示灯亮，应停止使用直流电源，改用交流电源测试。

3.仪器长期不用时，应定期（两个月）对仪器内的电池组进行充电维护，一般充电14小时左右，直至“充满”指示灯亮为止。

4.本仪器应避免受潮、跌落、暴晒等。

感性负载直流电阻测试仪，是变压器直流电阻测量的最新一代产品，是为测量大容量变压器三相绕组直流电阻而优化设计的。可对变压器的三相绕组直流电阻进行同时测试。对有载调压变压器可以不需要放电，直接调节分接开关，测量时间是传统单相测量的三分之一，可大大缩短工作时间和劳动强度。直阻仪采用大屏幕液晶显示器，全中文图形界面，清晰直观，操作非常简单。并配备面板式打印机和大容量非易失性存储器，可以方便的存储和打印测量结果。测试数据稳定，快速，重复性好，是现场测量变压器直流电阻的最佳选择。

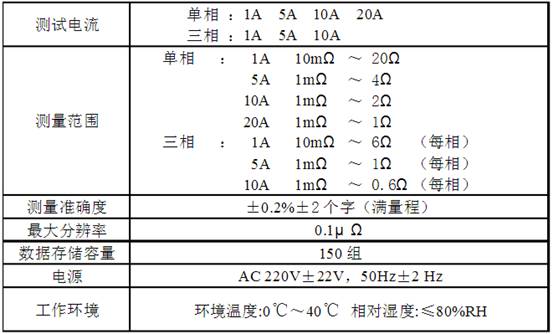

性能指标

面板说明

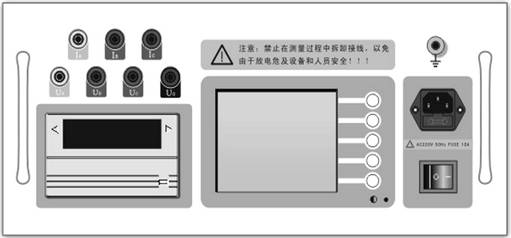

直阻仪面板如下图所示：

①Ia   Ib   Ic  ：  直流电流输出，单相或两相测量时Ia 和Ib为电流输出。

②Ua  Ub  Uc  Uo ：测量电压输入，单相测量时Ua和Ub为电压输入，两相测量时Ua和Ub为第一通道电压输入，Uc和Uo为第二通道电压输入

③ 面板式打印机 ：   打印输出测量结果

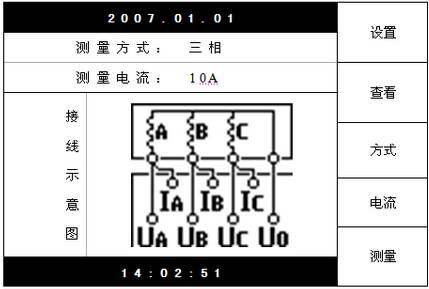

④ 液晶显示器   ：   显示测量结果和操作提示信息，同时

在右侧的按键定义区给出当前状态下五个多功能按键的功能定义。如下图所示：

⑤液晶显示器对比度调节

⑥ 电源插座：为整机电源输入，内置保险管仓，保险管为10A/250V。

⑦ 接地柱 ：整机外壳接地柱，测量的时候请务必可靠接地。
