串联谐振型号

串联谐振是由串联谐振交流耐压试验装置由变频电源、激励变压器(也可称为励磁变压器)、电抗器和电容分压器组成。

串联谐振型号更是不计其数，今天说一下，串联谐振型号怎么来的呢，

比如XZB-D 便携式电缆耐压试验装置（串联谐振别称），串联谐振是做交流耐压试验的，所以也叫作交流耐压试验装置，当然根据被试品不一样，所以型号也不一样，

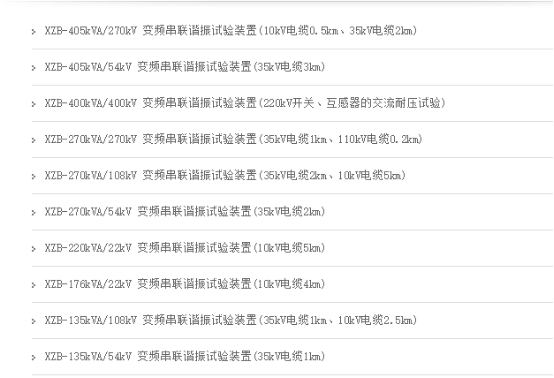

如图：

根据你电缆的长度 横截面积面前等不一样，前面的型号也不相同。比如XZB-405KVA/270KV的串联谐振装置的被试品就是10kv的电缆，长度为0.5km，或者35kv的电缆，长度为2km。至于算法是什么杨的，下面接着说。

随着国民经济的飞速发展，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压实验都必须严格按实验规程定时进行。在工频条件下，因为被试品电容量较大，或者实验电压要求过高，对实验设备的电源容量相应的也有较高的要求，传统的工频耐压设备通常单件体积大，分量重，不便于现场搬运，并且不利于人为组合，灵活性较差。比较好的办法是选用串联谐振的方法进行耐压实验。

串联谐振试验装置具有过压、过流、零位启动。系统闪落等保护功能，过压过流保护值可根据用户需要整定诗品闪落时闪落保护动作并能记下闪落电压值，以供试验分析。串联谐振试验装置共有四种工作模式：全自动模式、手动模式、自动调谐手动升压模式，方便用户根据现场情况进行选择。采用DSP平台技术，可以方便的根据用户的需求增减功能和升级，同时使得人机交换界面更加人性化。

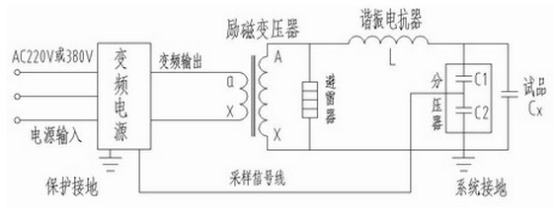

串联谐振试验装置原理图

我们已知，在回路频率 f＝1/2π时，回路产生谐振，此时试品 上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

例：对35kV，300平方毫米3000m，电容量≤0.58μF，试验电压52KV：

试验电流 I=2πfCU试 =2π×35×0.58×10-6×52×103=6.6A

对应电抗器电感量 L=1/ω2C=36H

使用电抗器二节串联三组并联，则单节电抗器为63kVA/27kV/2.33A/54H。

串联谐振试验装置电抗器使用关系表

总结：35kV，300平方毫米3000m的选型结果是XZB-378kVA/162kV/54kV调频式串联谐振试验装置
