SF6密度继电器校验仪主要参数及测试过程

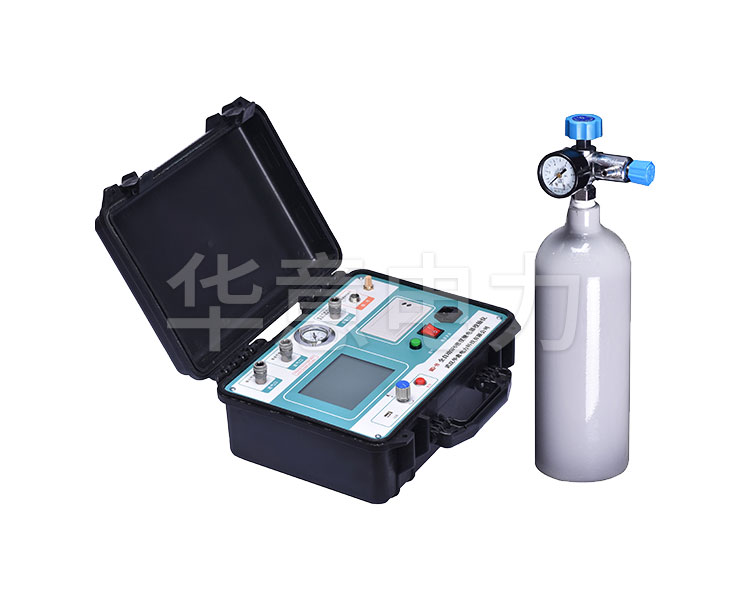

  首先我们先了解“SF6密度继电器校验装置”基本原理，SF6高压断路器中的SF6气体是密封在一个固定不变的容器内的，在20℃时的额定压力下，它具有一定的密度值，在断路器运行的各种允许条件范围内，尽管SF6气体的压力随着温度的变化而变化，但是，SF6气体的密度值始终不变。因为SF6断路器的绝缘和灭弧性能在很大程度上取决于SF6气体的密度，所以，对SF6密度的监视显得特别重要。为了能达到经常监视密度的目的，国家标准规定，SF6断路器应装设SF6气体密度继电器。密度继电器是起控制和保护作用的。我们以 “MD-H 全自动SF6密度继电器校验仪”举例，简单说明：

  SF6密度继电器校验仪主要测四个参数，这四个参数的测试过程如下：

  闭锁回复值校验

  在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。

  报警回复校验值

  继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。

  报警值校验

  在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。

  闭锁值校验

  继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

  一台优质的“SF6密度继电器校验装置”要具备高效、稳定测试以上四个技术指标，重复性好。
