  “收听”电磁波的“耳朵”——我们的无线电接收机里面，有一种叫做“谐振回路”的选择装置，它能够从许多信号中挑选一个要听的信号。

  谐振回路是无线电的心脏，如果它不正常动作，无线电就失去作用。因为谐振回路，不仅有选择信号的能力，还有把微弱信号放大的能力。

  谐振回路分两种，就是串联和并联回路（图1），分别是一个线圈和一个电容器串联和并联所构成。在无线电里，它们起着不同的而往往互相辅助的作用。

  “感抗”、“容抗”和谐振频率

  谐振回路的作用，是和线圈和电容器在高频回路里所起的作用分不开的。

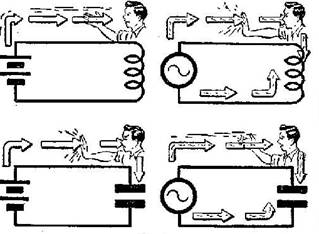

  在高频回路里，线圈的电感量L和电容器的电容量C对高频电流的通过，都有抗拒作用。我们分别叫做 “感抗”和“容感”。并分别简写为XL和XC，单位是 “欧”，和电阻的单位相同。电流的频率愈高，线圈的抗拒作用愈强而电容器的抗拒作用反愈小（图2）。

图1

图2

  尽管线圈和电容器有着不同的甚至完全相反的性能，但人们能够巧妙地把它们配在一起，相互谐调，这就是“调谐回路”这个名称的来源。

  线圈和电容器里的电流和两端电压的关系

  要了解XL和XC相互调谐的关系，我们还得先分析一下交流电流和电压之间“相位”上的关系。

图3

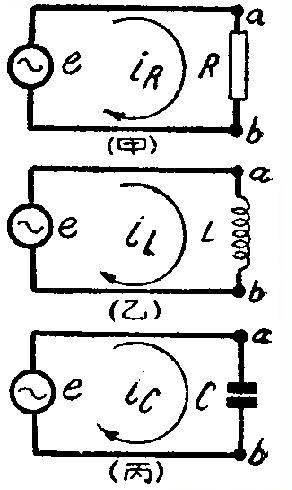

  图3甲、乙、丙是交流电压e加在 R、 L、和C上产生交流电流iR、iL、和iC的情形。交流电压和电流是经常变换方向的，我们为了便于说明起见，规定当a点的电压高于b点的电压时，a、b两端的电压。eR、eL或eC是正电压：当电流由a点流到b点时，iR、iL或iC是正方向的电流, 绘起曲线来，正雷压和电流都绘在时间轴上面。

  eR和iR的关系比较简单。eR愈大，iR也愈大。eR是正或负的时候，iR也是在正或负方向。就是说eR和iR是“同相位”的，绘起曲线来如图4。

但在图3乙和丙的情形，eL并不和iL同相位，eC也不和iC同相位。它们的关系比较复杂是因为L和C都产生反电压，拒抗电流通过的原故。

  我们先看iL和eL的关系

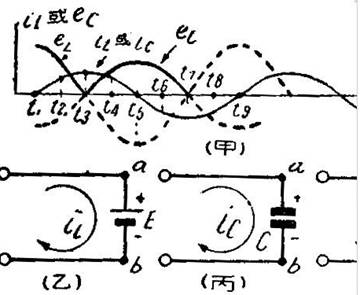

  图5甲示iL的曲线，这是典型的代表交流电流随时间变化的曲线。在电流为零值的各瞬间，电流的变化最快，即“变化率”最大；而在电流为最大值的各瞬间，电流的变化最慢，变化率为零。

              图4                          图5

  线圈是反对电流的变化的，iL的变化率愈大，线圈两端所产生的反电压愈大；iL的变化率为零，线圈两端所产生的反电压也是零。在整个t1到t3的一段时间内，电流由a到b在继续增大，线圈反对电流增加所起的是图5乙的电池E对电流iL的同样作用。换句话说：在这个时段内，a点的电压高于b点的电压，所以eL是正值；而且eL由t1到t3逐渐变小。图5甲的eL曲线的实线就是根据上述的关系绘出来的。顺着交流电压的变化趋势，接着实线我们并绘出了虚线部分。

  我们现在看出iL和eL的关系，是“相位”上并不一致，iL落后于eL90度。
